CoLID系列短脉冲激光雷达光源(LiDAR)
上海瀚宇的CoLID系列1550nm短脉冲激光雷达（LiDAR）光源是一款基于人眼安全波长的高峰值功率，高脉冲能量输出激光光源；采用主振荡器加功率放大器（MOPA）结构设计，经过优化设计的多级光放大，实现高峰值功率，ns级的脉宽激光输出，是激光雷达、遥感勘测、激光测距的理想光源。

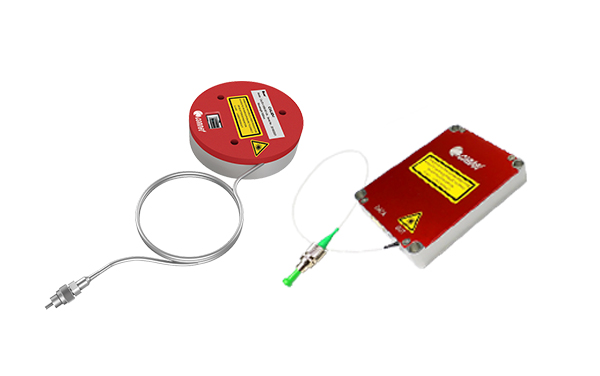

上海瀚宇的CoLID系列1550nm短脉冲激光雷达（LiDAR）光源采用圆盘式和长方形式封装，结构紧凑，体积小巧，工作温度范围宽，具有超低的功耗水平；另外也可通过外接TTL触发信号实现脉冲输出，非常适合系统集成。
上海瀚宇的CoLID系列分为CoLID-I和CoLID-II两大系列：
|
产品系列 |
结构 |
尺寸 |
重量 |
|
CoLID-I |
小圆盘式 |
Φ90mm(D) x 23.5mm(H) |
300g |
|
CoLID-II |
长方形式 |
100(L)×90(W)×25(H) |
330g |
用户可以根据实际的配置需要选择不同结构尺寸的产品。
产品特点
•人眼安全输出波长:1550nm
• 高峰值输出功率:10kW
• 重复频率可调范围：1kHz-3MHz
• 脉冲宽度：0.5-250ns
• 单脉冲能量可达100uJ
• 近乎衍射极限的光束质量
• 激光雷达
• 激光测距
• 遥感勘测
• 3D 扫描
• 气象及污染监测
• 其他科学研究
产品分类
产品系列
结构
尺寸
重量
CoLID-I
小圆盘式
Φ90mm(D) x 23.5mm(H)
300g
CoLID-II
长方形式
100(L)×90(W)×25(H)
330g
主要测试数据
测试参数
测试数值
工作温度范围
-35 oC ~+65oC
工作波长@2ns,300KHz
1549.91nm
峰值功率12KW@2ns,300KHz
DA:1900
脉宽
2ns
重频
300KHz
存储温度范围
-40oC ~ +75oC
输出光纤类型
SMF-28e
输出方式
FC/APC
参考光端
蓝色护套
输出光端
白色护套
输出光纤长度
30cm
说明： 输出功率的测试结果是在包含光纤连接器的情况下实测所得。
测试产品相关信息
产品名称
CoLID-I系列短脉冲激光雷达光源(小圆盘式)
P/N
CoLID-I-1550-M-LPH
S/N
2018107040
测试数量
1台
主要测试设备
功率计（相干公司FieldMaxII-OP-21R）
1G示波器
1G探测器
衰减器（上海瀚宇）
环境条件以及供电要求
参数
技术指标
供电电源
+5.5~+12VDC
工作温度
-35 oC ~+65 oC
环境湿度
<90%
外形尺寸
小圆盘式：Φ90mm(D) x 23.5mm(H)
长方形式：100(L)×90(W)×25(H)
测试方法示意图
实测脉冲、光谱图

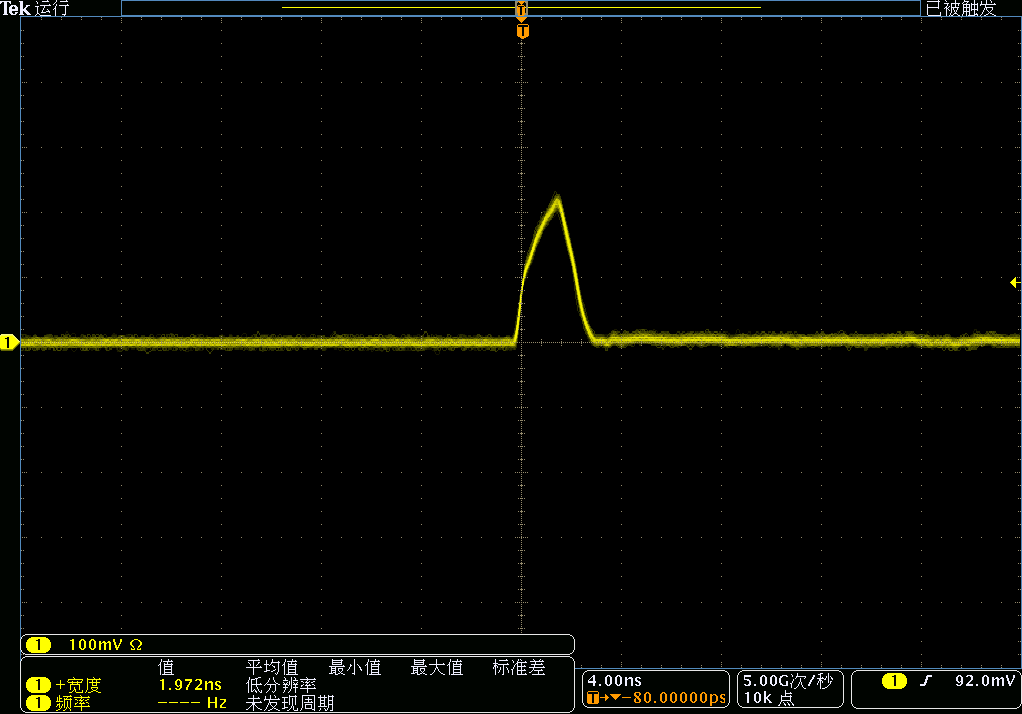

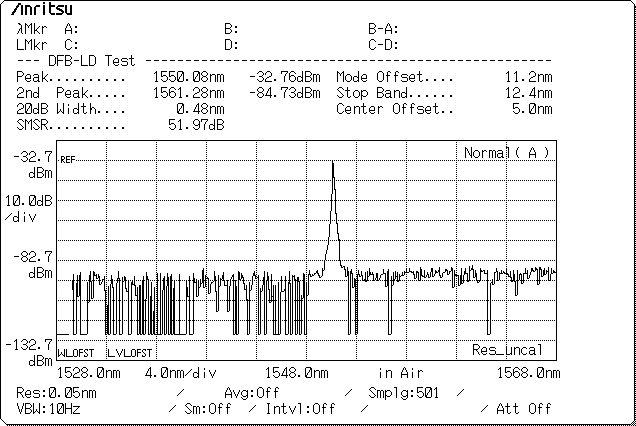

图二：光谱特性（2ns/300KHz）输出光谱 图三：时域特性@脉宽（2ns/300KHz）

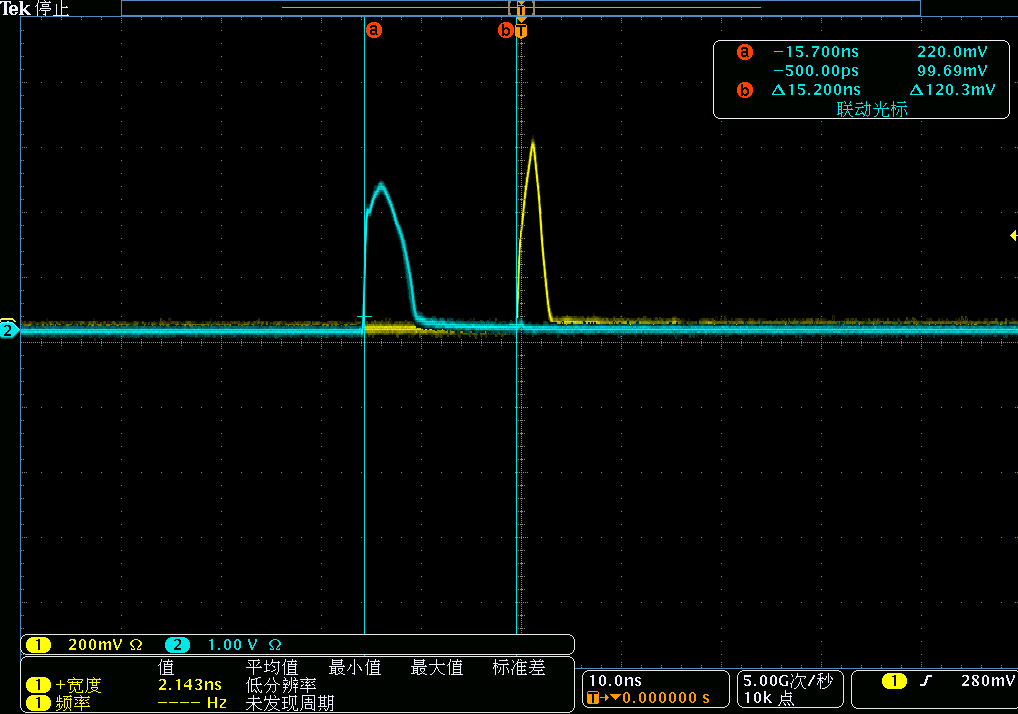

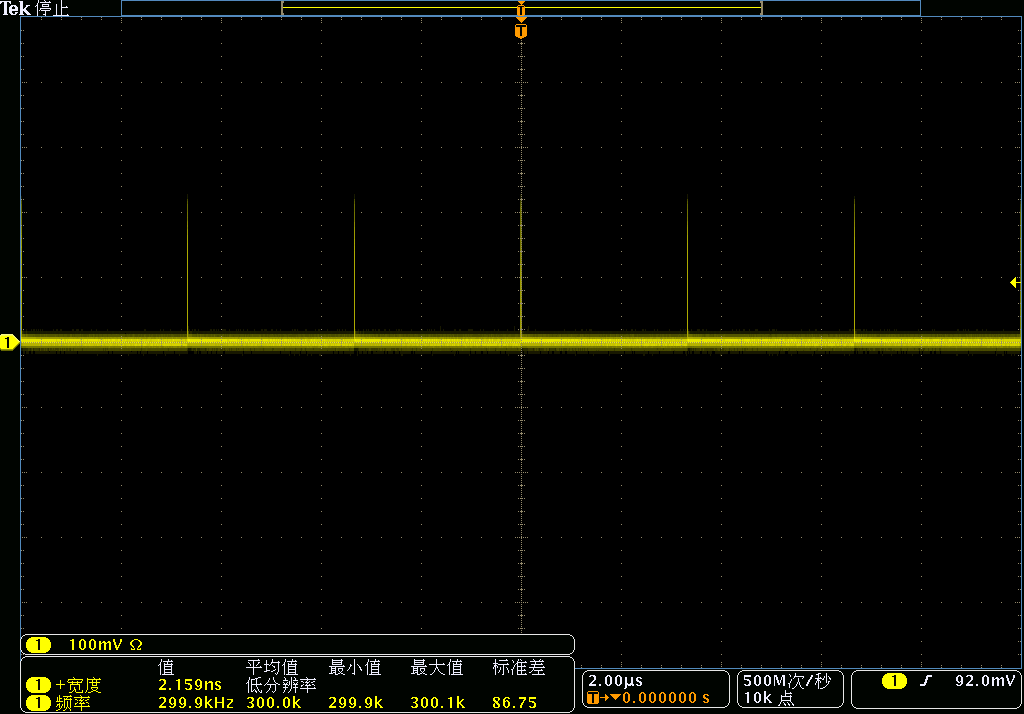

图四：时域特性@重频300KHz 图五：一级输出与二级输出脉冲时延为15.7ns
|
|
2ns,300KHz |
|
电压值（mV） |
功率值(mW) |
|
300 |
50 |
|
500 |
195 |
|
700 |
352 |
|
900 |
519 |
|
1100 |
681 |
|
1300 |
835 |
|
1500 |
990 |
|
1700 |
1104 |
|
1900 |
1250 |
注：1.白色为输出端，蓝色为一级监测端。
2.若长时间开启激光器，需把激光器放在良好的散热环境内。
