精品速递—— 1762nm单频光纤激光器

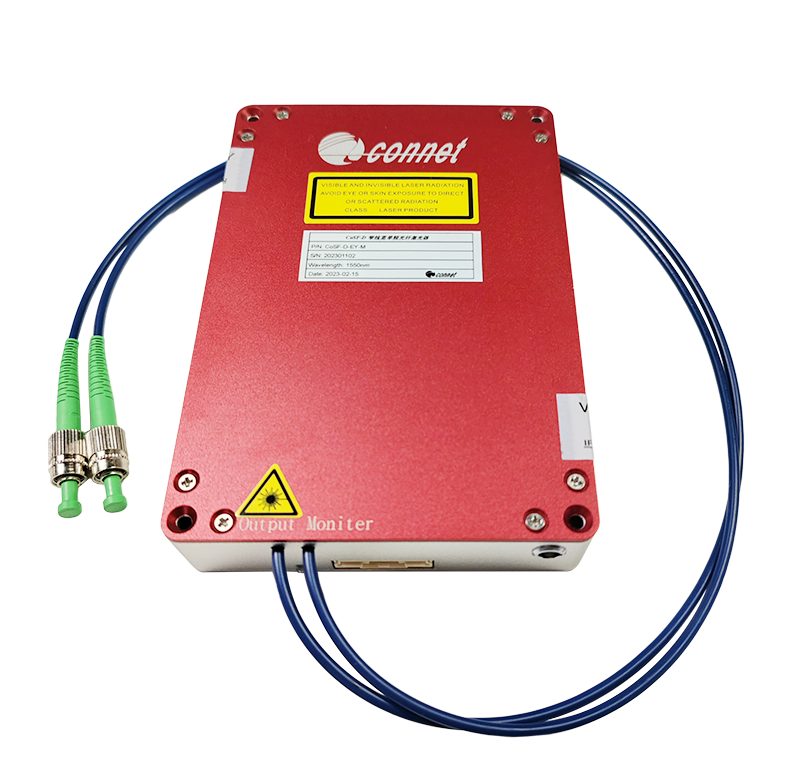

上海瀚宇 CoSF-D型单频光纤激光器采用“分布反馈直腔型（DFB）”设计，在稀土掺杂有源光纤上制作高精密的相移光纤光栅，通过短直腔的设计保证GHz量级的自由光谱范围（FSR）从而实现单纵模的选取和输出。
上海瀚宇 CoSF-D型单频光纤激光器结构设计简单，易于封装实现长期稳定的单频单纵模线偏振输出，封装结构小巧，具有更高的可靠性。上海瀚宇拥有DFB型相移光栅制作的核心技术，配合多年的艰苦研发目前能够提供1.0um, 1.5um以及2.0um波段几乎任何波长的“分布反馈直腔型（DFB）”单频光纤激光器。
上海瀚宇的2.0um波段掺铥单频光纤激光器可实现覆盖1700-2100nm的应用范围，可广泛应用于量子计算中，1762nm波段作为钡离子应用的典型波长，可用于基于钡离子的量子计算系统中。
测试参数
产品
1762nm单频光纤激光器
P/N
CoSF-D-TM-M
工作模式
单频
输出尾纤
1.0m，3.0mm护套，PM1950，FC/APC
控制接口
RS485
模块尺寸
200mm*135mm*50mm
测试环境
|
参数 |
技术规格 |
|
供电电源 |
24VDC,6A |
|
测试温度 |
25℃ |
|
环境湿度 |
<90% |
|
预热时间 |
<30 minutes |
测试结果
|
参数 |
单位 |
技术规格 |
结果 |
||
|
Min |
Typ. |
Max |
|||
|
中心波长 |
nm |
1762 |
1762 |
1762 |
1762 |
|
输出功率 |
mW |
- |
45 |
- |
45（可调） |
|
线宽 |
kHz |
- |
- |
10 |
6.5 |
|
消光比 |
dB |
20 |
|
|
21 |
|
波长温度可调节范围 |
nm |
- |
±0.3 |
- |
±0.3 |
|
功率稳定性 |
|
|
1% |
|
＜1% |
|
输出隔离度 |
dB |
30 |
- |
- |
>32 |
|
工作温度 |
℃ |
0 |
- |
50 |
|
|
存储温度 |
℃ |
-20 |
- |
65 |
|
|
激光光谱图 |
|
|
|
|
图 1 |
|
测试线宽图 |
|
|
|
|
图 2 |
|
功率稳定性图 |
|
|
|
|
图 3 |
|
PZT调节范围(0-100v) |
GHz |
10 |
|
|
图 4 |
|
Rin |
dBc/Hz |
|
|
-120 |
图 5 |
1.请注意散热。2.保持输出端面清洁。

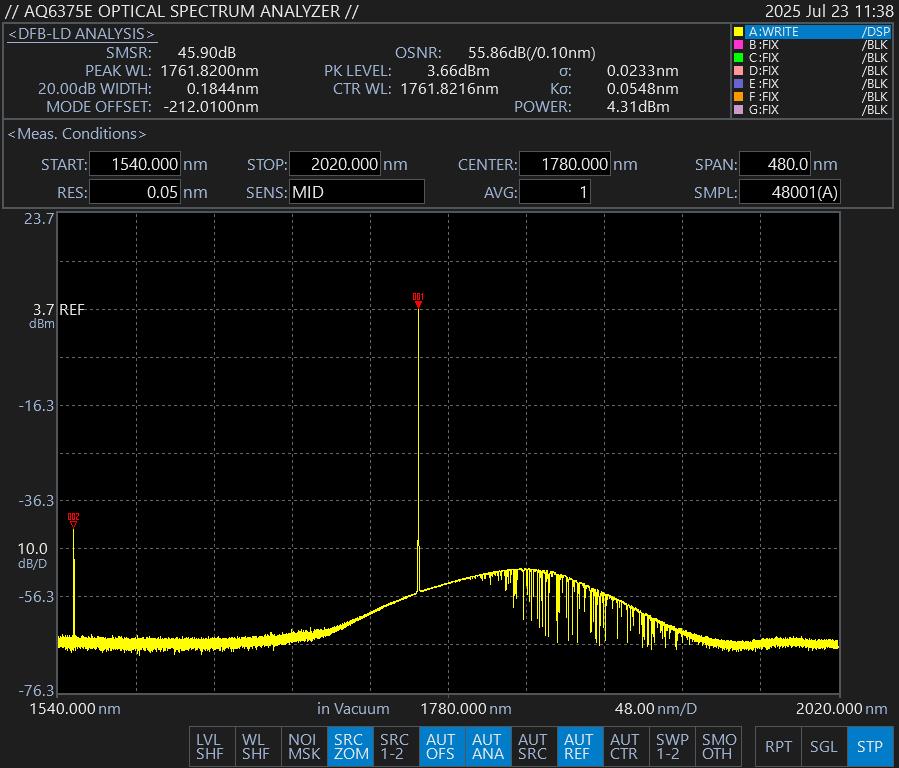

▲ 图1：光谱图
此光谱未截止滤除1550nm泵浦光，截止滤除后1762nm边模抑制比SMSR可达60dB以上。

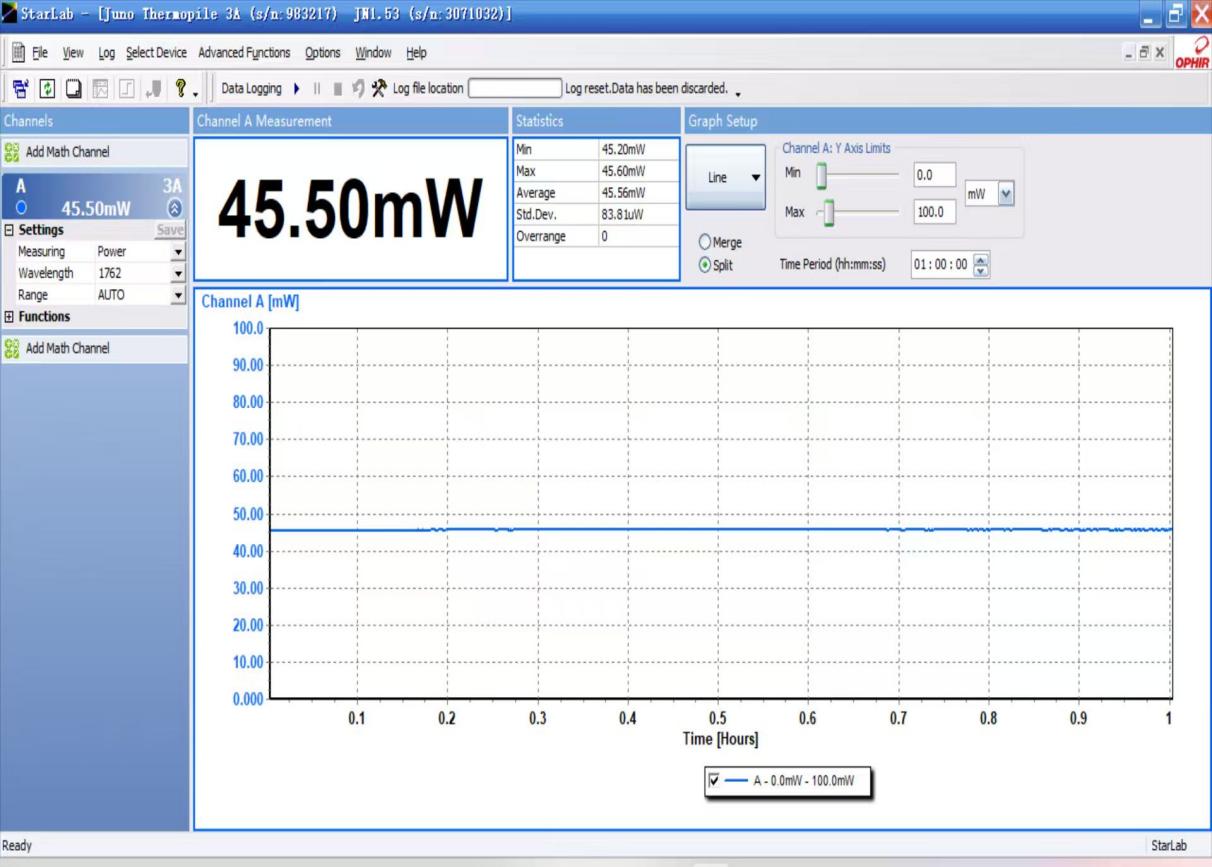

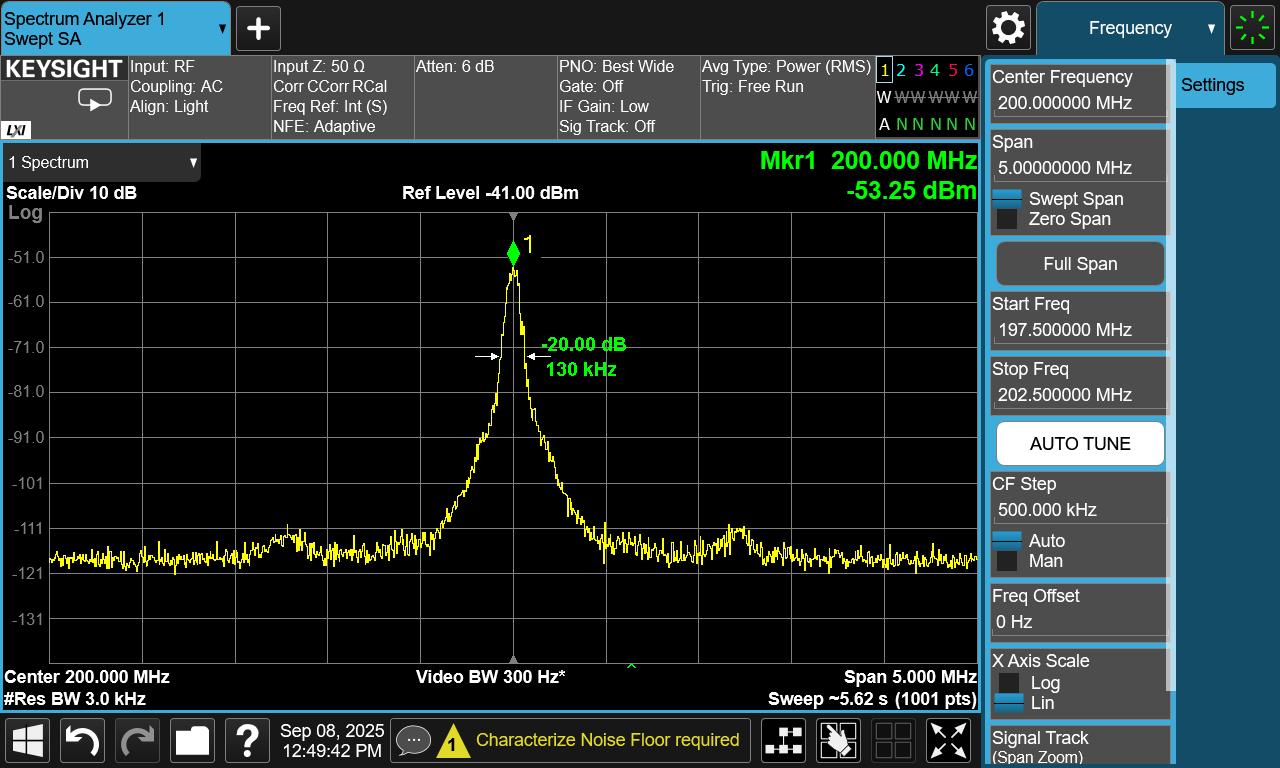

▲ 图2： 线宽图 ▲ 图3：功率稳定性图：＜1％

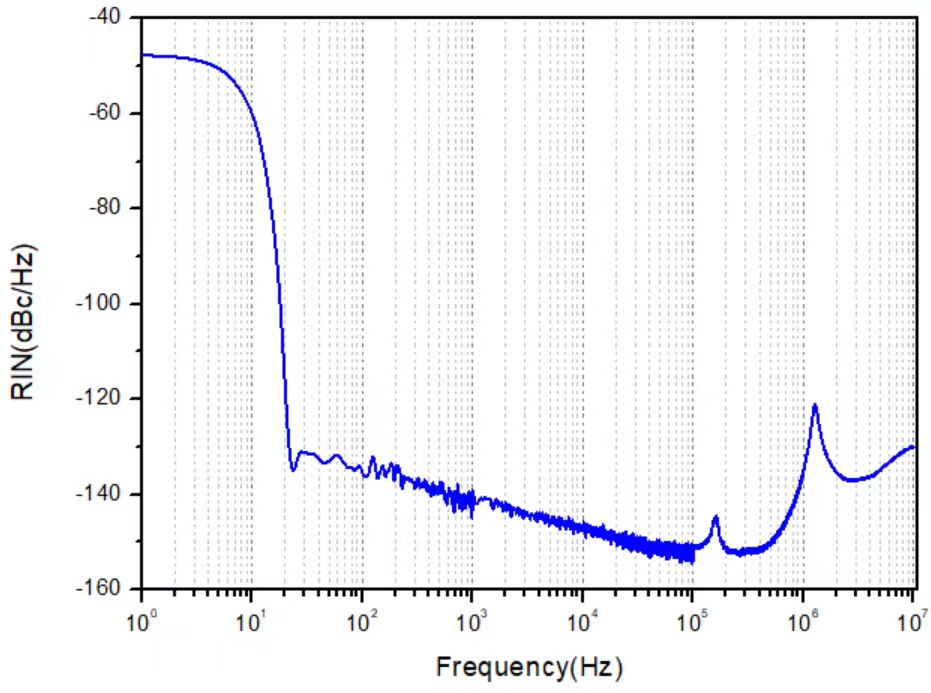

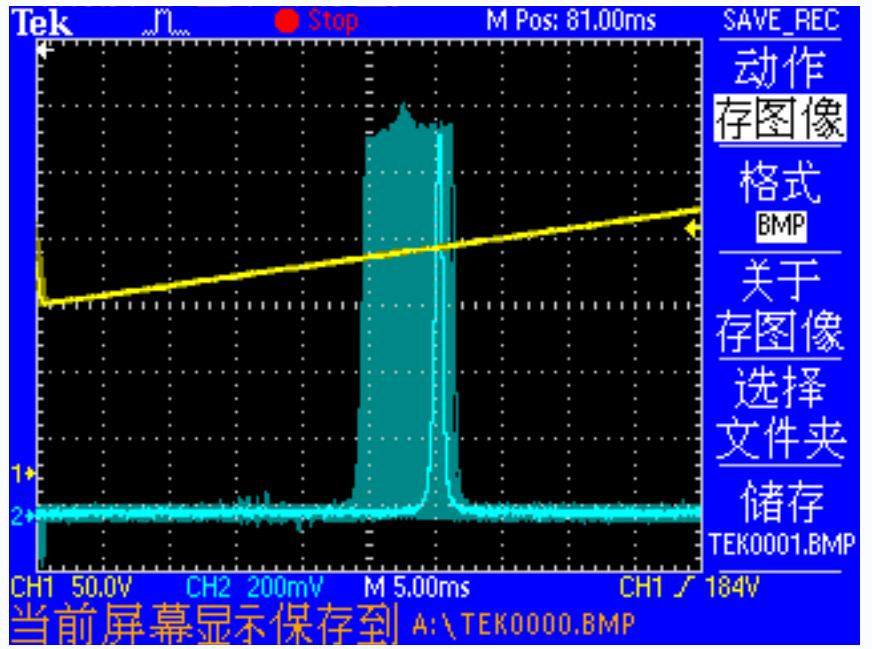

▲ 图4：PZT调节图（0-10V三角波） ▲ 图5：强度噪声测试图
