高稳定度ASE光源——2.0um&1.0um& C波段&L波段&C+L波段
上海瀚宇的VENUS系列高稳定度ASE光源具有高度稳定地输出，输出功率长期稳定性甚至优于百分之一，上海瀚宇特有的高稳定性控制电路和热控制设计为VENUS的稳定输出提供保证。
上海瀚宇的高稳定度ASE光源是一款功能高度集成化的系统光源，结构有小型化模块、标准化模块、 2U-A台式机箱可选，可满足于不同客户的应用需求。2U-A台式机箱采用高清LCD显示屏，输出功率连续可调，电流、电压同步显示。上海瀚宇的高稳定度ASE光源非常适合于实验科学研究和生产测试。
产品特点
• 小型化模块、标准化模块、2U-A台式机箱结构可选
• 多种工作波段可选： 2.0um&1.0um& C波段&L波段&C+L波段
• 在光谱范围内具有极好的平坦度：标准平坦度和增益平坦度可选
• 输出功率10～100%可调
• 输出功率精密可控
• 高稳定性和高可靠性
• 器件测试
• 光纤传感系统
• 光纤陀螺
• 激光雷达
• 光谱分析
• 气体传感
• 生物医学应用
• 其他实验室应用
高稳定度ASE光源产品分类如下：
2.0um波段高稳定度ASE光源
产品名称
结构
功率
工作波长范围
输出光纤类型
尺寸 (LxWxH)
2.0um波段高稳定度ASE光源
标准化模块
≤100mW
1900-2050nm
SM1950 NA=0.2
150×125×25
2U-A台式机箱
≤200mW
1900-2050nm
SM1950 NA=0.2
340×240×100
1.0um波段高稳定度ASE光源
产品名称
结构
功率
工作波长范围
输出光纤类型
尺寸 (LxWxH)
1.0um波段高稳定度ASE光源
小型化模块
＜20mW
1035-1080nm
1060-XP NA=0.14
90×70×15
标准化模块
20-200mW
1035-1080nm
1060-XP NA=0.14
150×125×25
2U-A台式机箱
≤200mW
1035-1080nm
1060-XP NA=0.14
340×240×100
C波段高稳定度ASE光源
产品名称
结构
功率
工作波长范围
输出光纤类型
尺寸 (LxWxH)
C波段高稳定度ASE光源
小型化模块
＜20mW
1528-1561nm
SMF-28e NA=0.14
90×70×15
标准化模块
20-200mW
1528-1561nm
SMF-28e NA=0.14
150×125×25
2U-A台式机箱
≤200mW
1528-1561nm
SMF-28e NA=0.14
340×240×100
L波段高稳定度ASE光源
产品名称
结构
功率
工作波长范围
输出光纤类型
尺寸 (LxWxH)
L波段高稳定度ASE光源
小型化模块
＜20mW
1570-1602nm
SMF-28e NA=0.14
90×70×15
标准化模块
20-200mW
1570-1602nm
SMF-28e NA=0.14
150×125×25
2U-A台式机箱
≤200mW
1570-1602nm
SMF-28e NA=0.14
340×240×100
C+L波段高稳定度ASE光源
产品名称
结构
功率
工作波长范围
输出光纤类型
尺寸 (LxWxH)
C+L波段高稳定度ASE光源
小型化模块
＜20mW
1528-1602nm
SMF-28e NA=0.14
90×70×15
标准化模块
20-200mW
1528-1602nm
SMF-28e NA=0.14
150×125×25
2U-A台式机箱
≤200mW
1528-1602nm
SMF-28e NA=0.14
340×240×100
产品名称
高稳定度ASE光源
测试数量
1台
主要测试设备
功率计 （相干公司FieldMaxII-TO-PS19Q）
光谱仪
环境条件以及供电要求
参数
技术指标
供电电源
220VAC 50HZ
工作温度
0-500C
测试温度
250C
环境湿度
<90%
预热时间
<30分钟
测试方法示意图
实测光谱图

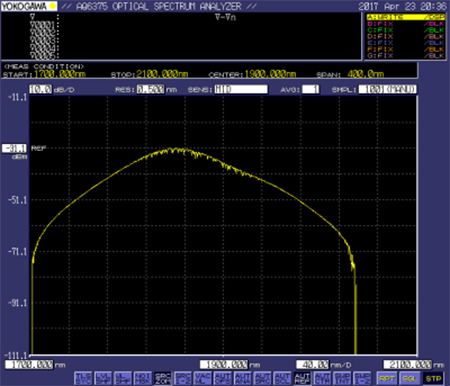

2.0um波段ASE光源实测光谱图（非增益平坦型） 1.0um波段ASE光源实测光谱图（增益平坦型）
输出功率100mW，波长范围1900~2050nm 输出功率30mW，波长范围1040~1075nm
C波段ASE光源实测光谱图（增益平坦型） C波段ASE光源实测光谱图（高斯型,适用于激光雷达）
输出功率10mw，波长范围1528~1561nm 输出功率20mw，波长范围1523~1538nm
C+L波段ASE光源实测光谱图（增益平坦型）
输出功率20mw，波长范围1528~1602nm
