1.0um波段50W单频保偏光纤放大器

发布者： 浏览次数： 次

1.0um波段50W单频保偏光纤放大器

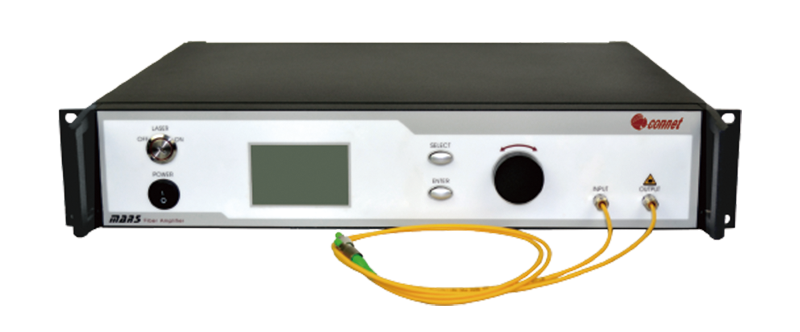

      上海瀚宇MARS系列高功率台式单频保偏光纤放大器是针对超窄线宽、单频信号光（例如基于DFB，DBR原理制作的光纤激光器）而专门设计的功率放大器。该款放大器能够把kHz量级的低功率光信号放大到高达100W量级的输出功率，并能很好地保持输入信号光的光谱特性。MARS系列放大器内部采用了高功率、高性能的多模泵浦源，采用双包层光纤放大技术，全保偏结构的一体化设计，输出功率连续可调。MARS系列台式光纤放大器是一款完整的Turn-Key系统，内部采用微处理器控制，前面板设有激光开启开关和功率状态LCD显示，以及输出功率调节旋钮。

     上海瀚宇特凭借丰富的双包层光纤处理经验对高功率保偏光纤放大器进行合理优化设计，实现高效率的输出，同时抑制光纤的非线性效应，独到的热处理工艺保证台式光纤放大器长期稳定工作，专业设计的高速响应保护电路自动监控输入光信号功率以及输出功率，确保在输入光信号掉落的情况下快速切断高功率泵浦工作，保证整个系统的安全。

     上海瀚宇MARS系列高功率台式单频保偏光纤放大器采用独特的偏振控制技术和领先的保偏光纤熔接工艺，保证高功率情况下的稳定的线偏振输出。

     上海瀚宇MARS系列高功率台式保偏光纤放大器可以广泛应用于科学研究、相干合成、相干探测传感系统等等。

产品特点

• 相干探测系统

 主要测试数据

测试参数	测试结果
种子源线宽	<10KHz
输入端功率1	>1mW
输出端功率1	50.1W（功率最高可达100W）
输入光纤类型	PM980-XP，3mm护套
输入光纤连接器	FC/APC
输出光纤类型	PLMA-GDF-25/400-M，3mm护套
输出光纤连接器	空间准直隔离
输入光纤长度	>0.7m
输出光纤长度	0.7m
输入光隔离度	>30dB
输出功率稳定性	±3%
偏振消光比	>15
实测输入光谱	见图二
实测输出光谱	见图三
输出光束质量（M2）	<1.5
致冷方式	风冷
功率调节	2%~100%

说明： 输出功率的测试结果是在包含光纤连接器的情况下实测所得。

测试产品相关信息

产品名称	1.0um波段50W单频保偏光纤放大器
P/N	MFAP-Yb-10xx-B-SF-HP2
S/N	201804206
测试数量	1台
主要测试设备	种子源（自制）
	功率计（OPHIR, NOVA II）
	光谱仪 （安立 MS9710）

环境条件以及供电要求

参数	技术指标
供电电源	220VAC/6A, 50HZ
存储温度	00C ~ +500C
测试温度	250C
环境湿度	<90%



测试方法示意图

图一：功率与光谱同时测量的结构示意图

实测脉冲、光谱图

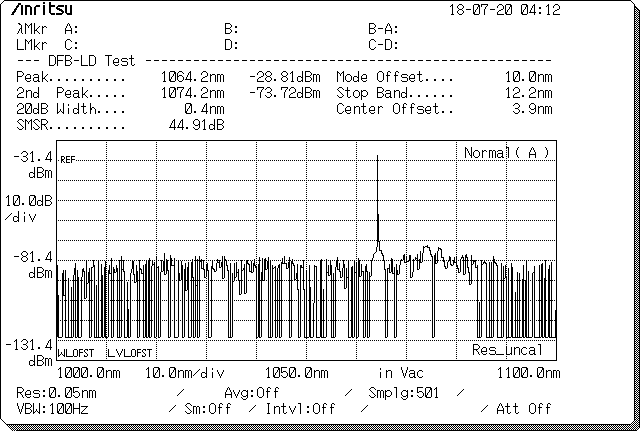

                                     图二：实测输入光谱

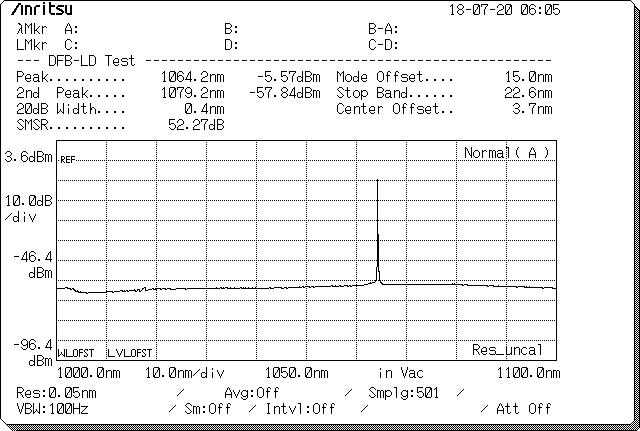

                                     图三：实测输出光谱
