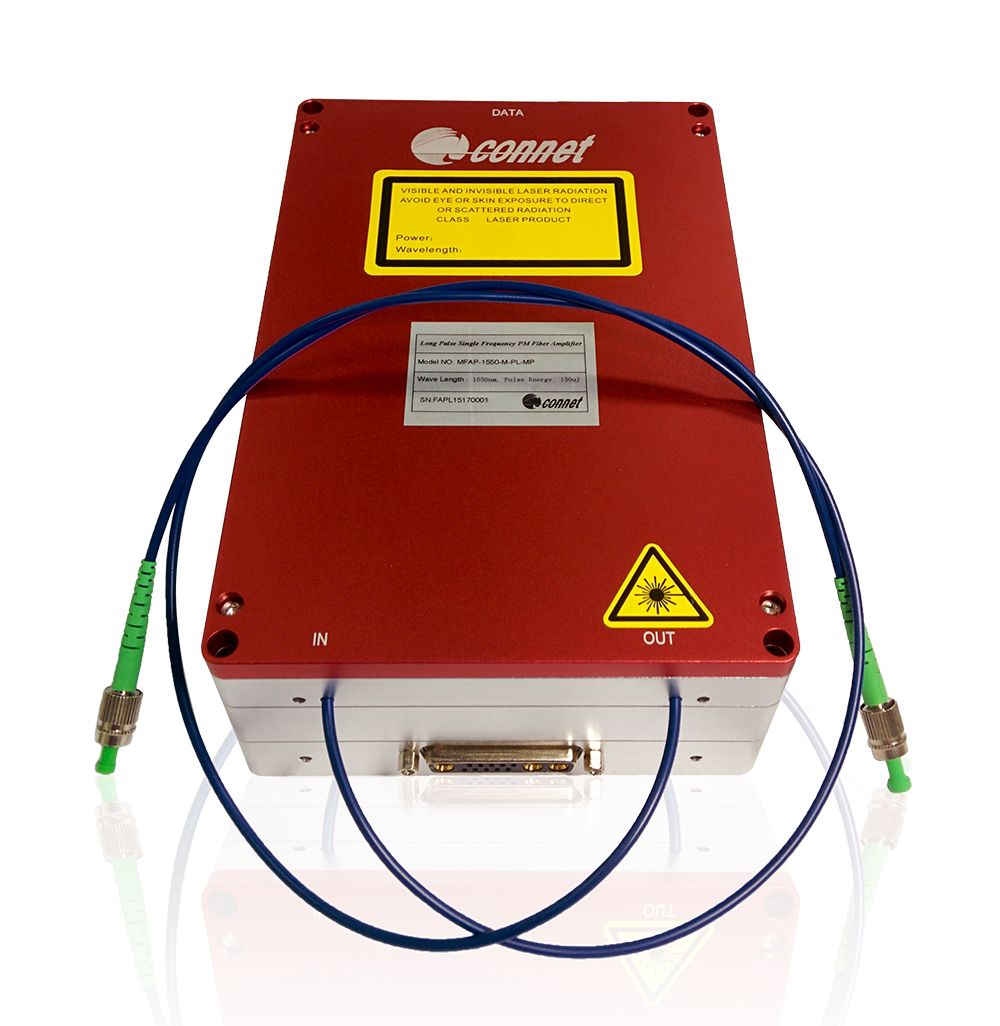

1550nm长脉冲单频保偏光纤放大器
上海瀚宇的1550nm长脉冲单频保偏光纤放大器是一款为长脉冲（100ns-2us）应用而设计的模块化光纤放大器。基于人眼安全工作波长，高脉冲能量输出，可达800uJ。
上海瀚宇的1550nm长脉冲单频保偏光纤放大器适合于单频窄线宽光源放大，线宽可窄至kHz量级，经过优化设计的多级光放大，抑制非线性效应例如受激布里渊散射（SBS），实现高脉冲能量输出，保持信号光的光谱特性；同时获得近乎衍射极限的光束质量，并且保持高的偏振消光比（PER），是相干多普勒激光雷达等系统的理想放大器。
产品特点
• 人眼安全输出波长:1550nm
• 单脉冲能量可达800uJ
• 重复频率可调范围：5-20kHz
• 脉冲宽度：100-2000ns
• 近乎衍射极限的光束质量M2<1.5
• 相干多普勒测风雷达
• 环境监测
• 污染检测
• 其他科学研究
主要测试数据
测试参数
测试结果
连续种子激光输入端功率
5mW
连续本振激光输出端功率
4.5mW
连续级放大器输出端功率
80mW
脉冲级放大器输入端平均功率
30uW
脉冲级放大器输出端平均功率
@25℃（@全脉宽1us/5kHz）
1.5W
脉冲级放大器输出端平均功率1
@-40℃（@全脉宽1us/5kHz）
1.53W
脉冲级放大器输出端平均功率1
@+60℃（@全脉宽1us/5kHz）
1.31W
偏振消光比（PER）
>18dB
连续级放大器输出平均功率稳定性
<3%
脉冲级放大器输出平均功率稳定性
<5%
输入/输出光纤类型
PM1550-XP，0.9mm护套
脉冲输出光纤类型
PLMA-GDF-25/300，3mm护套
输入/输出光纤连接器
FC/APC
输入/输出光纤长度
47cm
脉冲输出光纤长度
35cm
输入光隔离度
>30dB
输出光隔离度
>20dB
脉冲级放大器输入脉冲波形、重频示意图
@ 全脉宽1us/5kHz
见图一、图二
脉冲级放大器输出脉冲波形
@ 全脉宽1us/5kHz
见图三
脉冲级放大器输出光谱
@ 全脉宽1us/5kHz，@平均功率1.5W
见图四
放大器输出功率和功耗的对应关系@25℃
见表一
说明： 输出功率的测试结果是在包含光纤连接器的情况下实测所得。
测试产品相关信息
产品名称
1550nm长脉冲单频保偏光纤放大器
测试报告
P/N
CoLIA-1550-M-SF-LP
S/N
201806134
测试数量
1台
主要测试设备
种子源（自制单频保偏激光器）
功率计（FieldMaxII-TO-PM30I）
光谱仪 （安立 MS9710）
示波器（KEYSIGHT DSOS104A 1G）
1G探测器
声光调制器
信号发生器（RIGOL DG5101）
CoLIA-1550-M-SF-LP环境条件以及供电要求
参数
技术指标
供电电源
18~36V
通讯控制接口
RS485
存储温度
-400C ~ +750C
测试温度
-400C ~ +600C
环境湿度
<90%
测试方法示意图
实测脉冲、光谱图

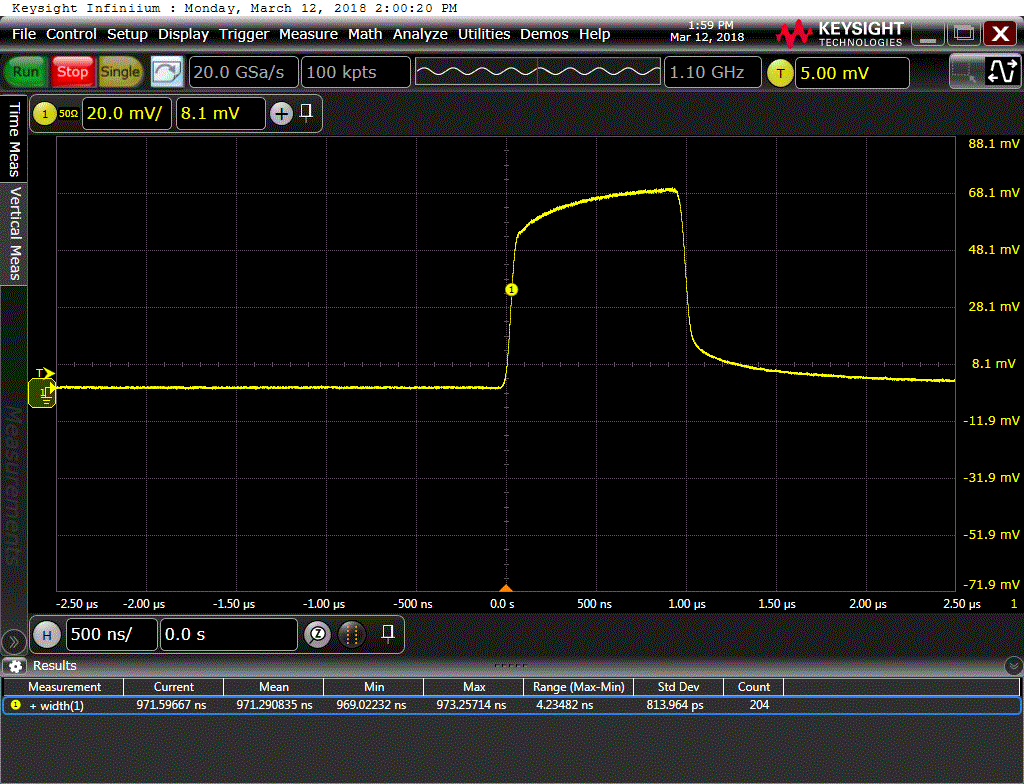

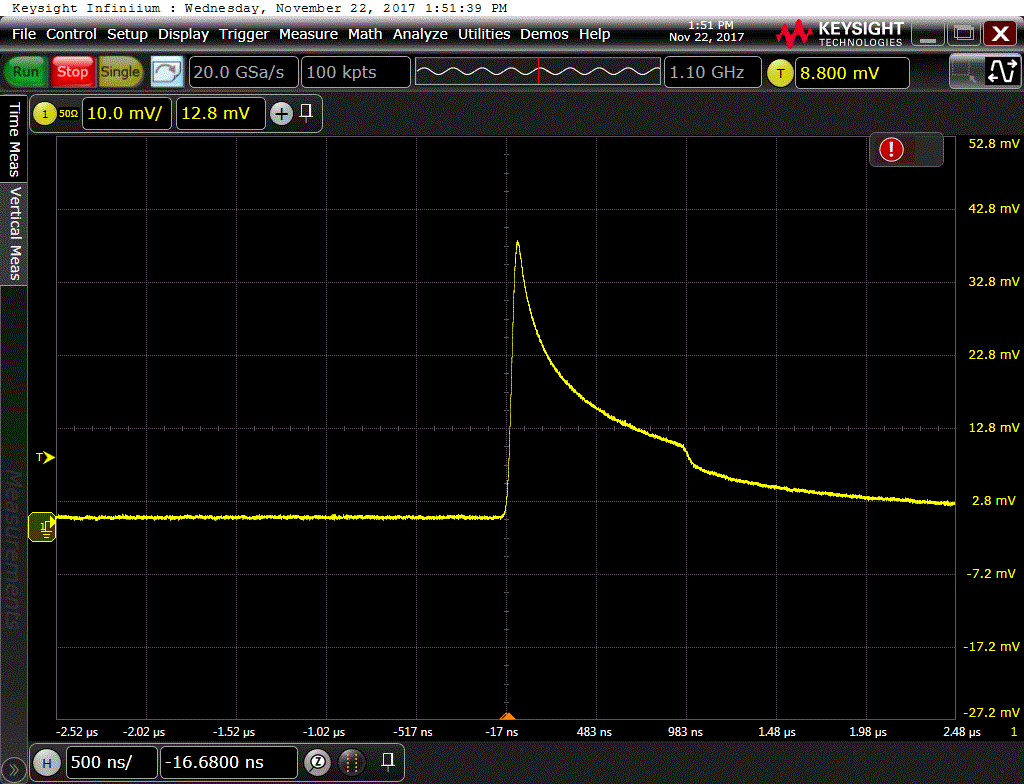

图一：脉冲级放大器输入脉冲波形@全脉宽1us/5kHz 图二：脉冲级放大器输入脉冲重频示意图@全脉宽1us/5kHz

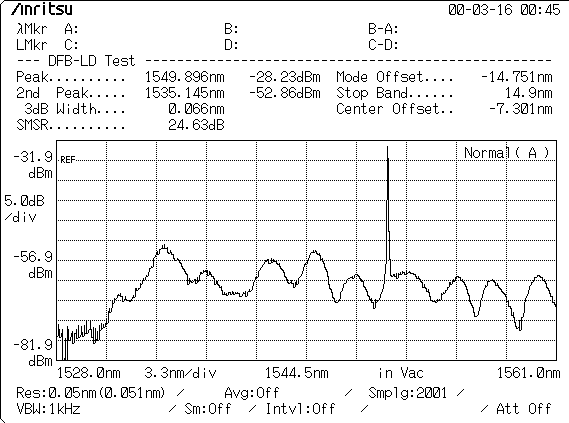

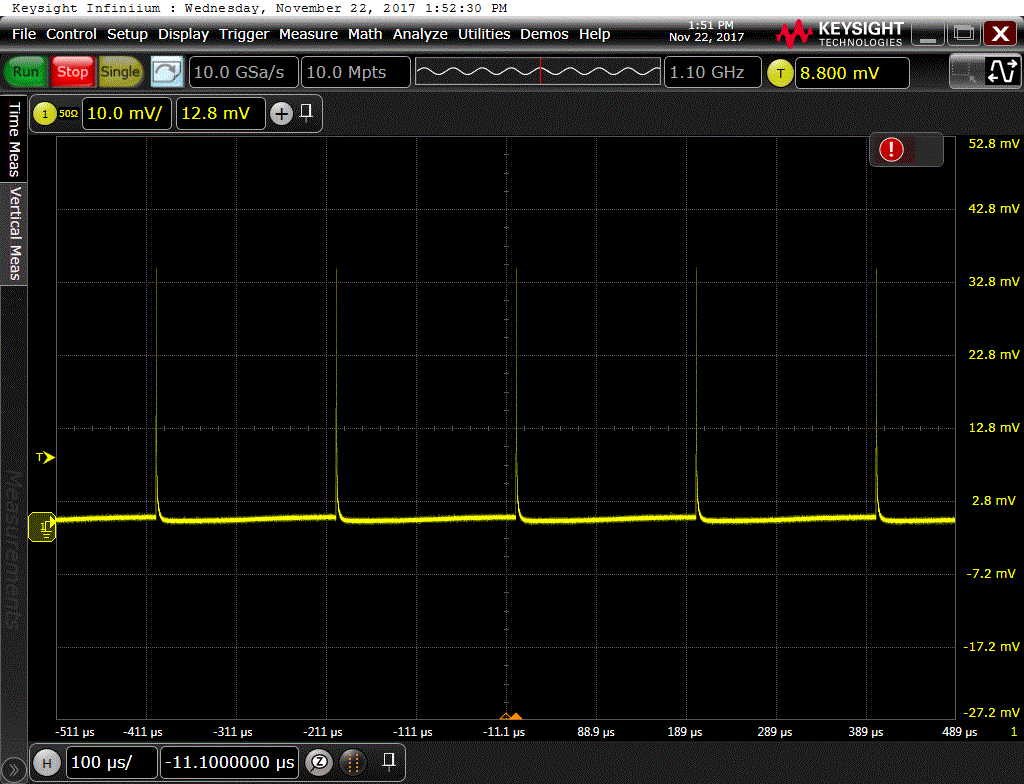

图三：脉冲级放大器输出脉冲波形@全脉宽1us/5kHz 图四：脉冲级放大器输出光谱@全脉宽1us/5kHz，@平均功率1.5W
表一 脉冲放大器输出功率和功耗的对应关系@25℃
|
连续放大输出 平均功率（mW） |
电流（A） |
功耗 (W) |
脉冲放大输出 平均功率（W） |
电流（A） |
功耗（W） |
|
10 |
0.13 |
3.12 |
0.1 |
0.50 |
12 |
|
20 |
0.15 |
3.6 |
0.2 |
0.57 |
13.68 |
|
30 |
0.17 |
4.08 |
0.3 |
0.64 |
15.36 |
|
40 |
0.17 |
4.08 |
0.4 |
0.72 |
17.28 |
|
50 |
0.18 |
4.32 |
0.5 |
0.80 |
19.2 |
|
60 |
0.20 |
4.8 |
0.6 |
0.88 |
21.12 |
|
70 |
0.21 |
5.04 |
0.7 |
0.96 |
23.04 |
|
80 |
0.22 |
5.28 |
0.8 |
1.05 |
25.2 |
|
测试时，输入电压为24V |
|||||
