CoSF-SC型单频半导体激光器
上海瀚宇1550nm波段CoSF-SC型单频半导体激光器是一款性能优秀的低噪声单频激光器模块，输出光谱线宽小于10kHz，相干长度长，具有超低的相位噪声和相对强度噪声（RIN）,和大多商用光纤激光器相比，CoSF-SC单频半导体激光器具有更为出色的波长稳定性，小巧坚固的封装能够保证CoSF-SC更好地适应各种苛刻应用环境。
1550nm波段CoSF-SC型单频半导体激光器的输出功率从1mW到20mW可选，更高输出功率的产品可以根据要求提供。
产品特点
•窄线宽<10kHz
• 高偏振消光比
• 稳定的单频,单偏振工作
• 无跳模，无突发噪声
• 超低相对强度噪声< -140dB/Hz @1kHz以上 (< -160dB/Hz @1kHz以上可选)
• 频率稳定性高
• 随机偏振或者线偏振输出
• 尺寸小巧，封装坚固
应用领域
• 光纤传感
• 激光雷达
• 水听器
• 激光光谱学
• 相干通信
• 气体吸收测量
• 其他科学研究
主要测试数据
|
测试参数 |
测试结果 |
|
中心波长 |
1550.09nm |
|
输出光功率 |
3mW |
|
线宽 |
＜10kHz |
|
边模抑制比 |
＞45dB |
|
偏振消光比 |
＞20dB |
|
输出光隔离度 |
＞30dB |
|
光束质量（M2） |
＜1.05 |
|
相对强度噪声 |
＜-130dB/Hz@1MHz |
|
相位噪声 |
＜30µrad/√Hz/m@1kHz |
|
功率稳定性 |
＜2％ |
|
工作温度 |
0℃-50℃ |
|
存储温度 |
-40℃-85℃ |
|
输出光纤类型 |
SMF/PMF |
|
产品名称 |
CoSF-SC型单频半导体激光器 |
|
P/N |
CoSF-SC-1550-M |
|
测试数量 |
1台 |
|
主要测试设备 |
光谱仪 （安立 MS9710） |
|
功率计（OPHIR NOVAII 3A） |
|
|
频谱仪 (AGILENT E4401B) |
|
|
探测器（Conquer KG-PR-1G) |
|
|
示波器（AGILENT MSO7104B) |
环境条件以及供电要求
参数
技术指标
供电电源
12VAC/10A
测试温度
25℃
工作温度
0℃~ +50℃
环境湿度
<90%
预热时间
<30分钟
测试方法示意图
▲ 图一：光谱测量结构示意图
实测光谱图

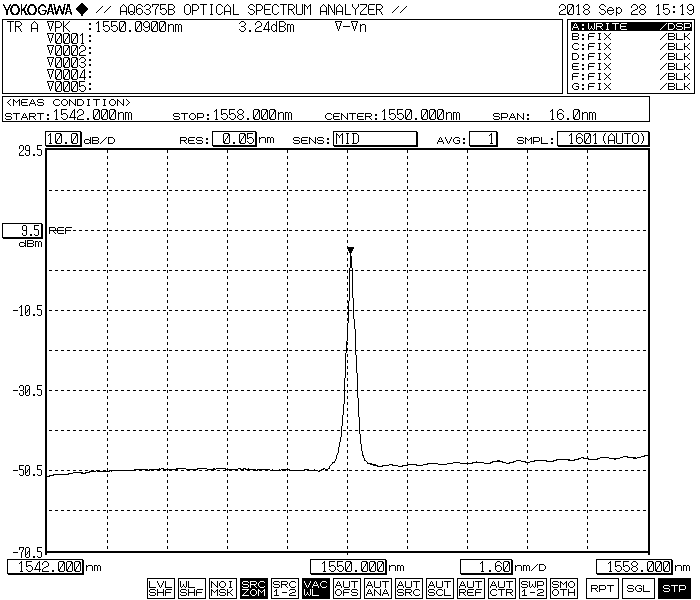

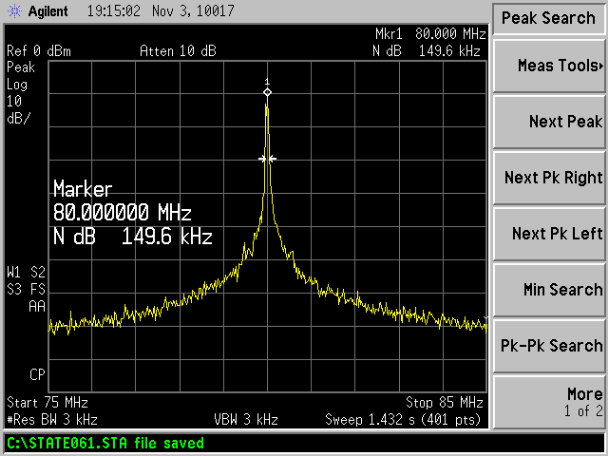

▲ 图二：实测光谱图 ▲ 图三：拍频

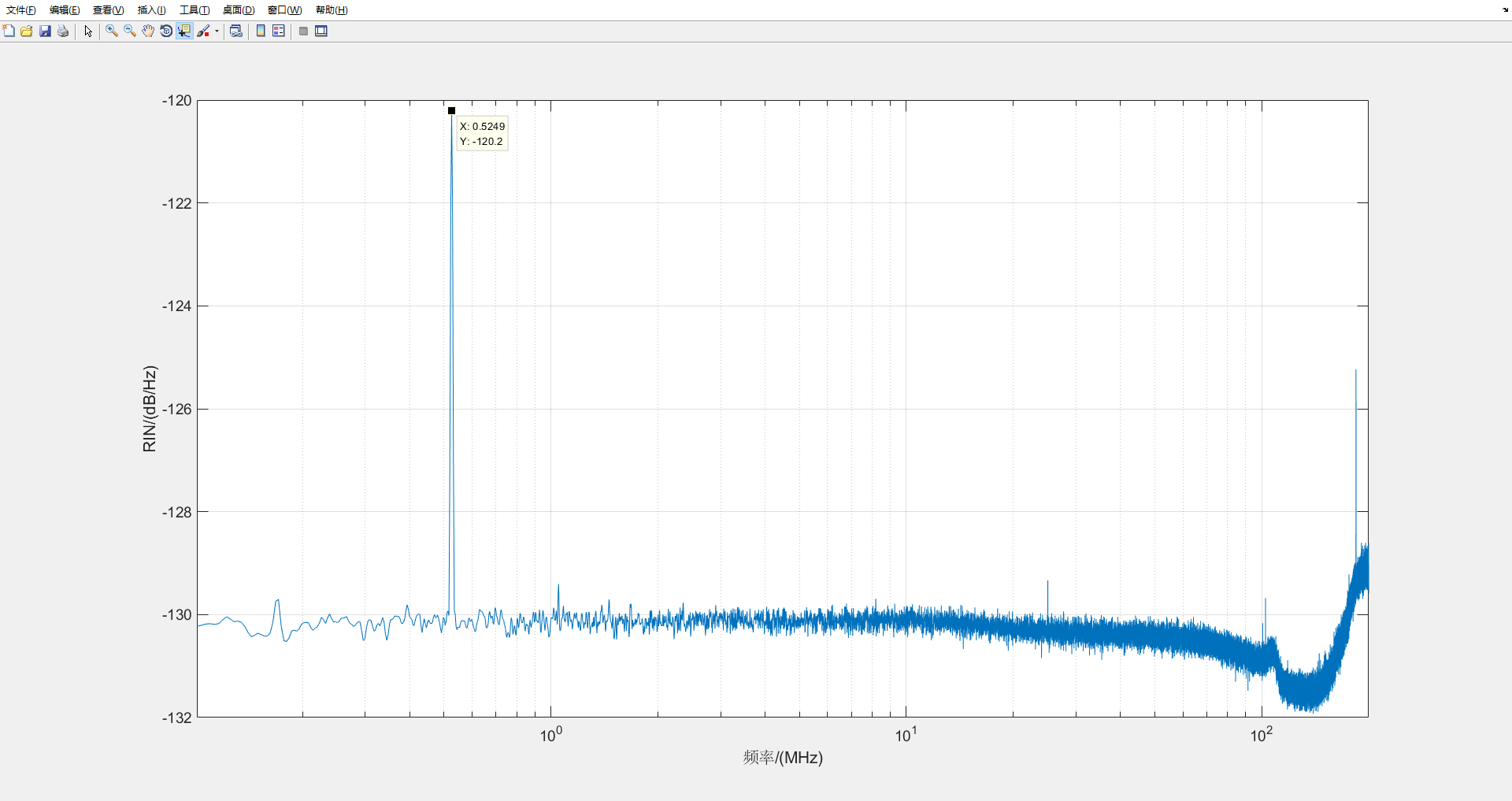

▲ 图四：相对强度噪声（RIN）
