CoSF-R型优化行波腔单频光纤激光器
CoSF-R型单频光纤激光器采用特有的“优化行波腔”设计，消除了线形腔光纤激光器容易出现的驻波空间烧孔现象，配合上海瀚宇专有设计的超窄带宽光纤滤波器选取单纵模输出并且保证了光纤激光器的单频运转，同时采用了独特的偏振控制技术，在全光纤设计的基础上消除了偏振烧孔效应，从而实现了稳定的线偏振，单纵模，超窄线宽的单频激光输出。
上海瀚宇低噪声超窄线宽单频光纤激光器性能优秀，输出光频谱线宽小于kHz量级，具有超低的相位噪声。
产品特点
• 超窄线宽
• 稳定的单频、单偏振工作
• 无跳模，无突发噪声
• 低相位噪声，低相对强度噪声
• 设计灵活，多种波长可选
• 线偏振输出，高偏振消光比
• 尺寸小巧，封装坚固
应用领域
• 光纤传感
• 激光雷达
• 冷原子物理
• 激光光谱学
• 相干通信
• 其他科学研究
主要测试数据
|
测试参数 |
测试结果 |
|
输出光功率1 |
5mW |
|
输出光谱图 |
见图二 |
|
中心波长 |
1550.015nm |
|
SMSR |
56dB |
|
输出光纤类型 |
PM1550-XP |
|
输出光纤连接器 |
裸光纤 |
|
输出光纤长度 |
1m |
【说明】1、输出功率的测试结果是在包含光纤连接器的情况下实测所得。
|
产品名称 |
CoSF-R型优化行波腔单频光纤激光器 |
|
P/N |
CoSF-R-1550-M |
|
S/N |
201901079 |
|
测试数量 |
1台 |
|
主要测试设备 |
光谱仪 （安立 MS9710） |
|
功率计（OPHIR NOVAII 3A） |
|
|
频谱仪 (AGILENT E4401B) |
|
|
探测器（Conquer KG-PR-1G) |
|
|
示波器（AGILENT MSO7104B) |
环境条件以及供电要求
参数
技术指标
供电电源
12VAC/10A
测试温度
25℃
工作温度
0℃~ +50℃
环境湿度
<90%
预热时间
<30分钟
测试方法示意图
▲ 图一：光谱测量结构示意图
实测脉冲光谱图
▲ 图二：测试光谱图 ▲ 图三：时域功率波动

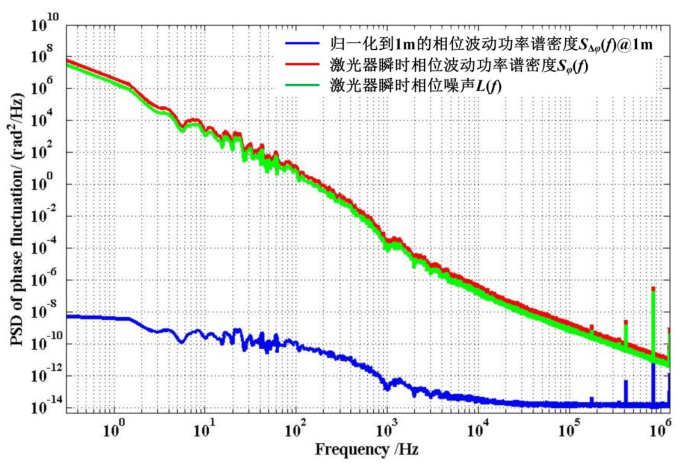

▲ 图四：相对强度噪声 ▲ 图五：相位噪声
▲ 图六：频率噪声 ▲ 图七：线宽
