1064nm直接调制型纳秒(ns)脉冲激光器种子源
上海瀚宇的1064nm直调式纳秒（ns）级短脉冲激光光源内置DFB型或者FP型高功率半导体激光器，采用独有设计的脉冲驱动电路，直接调制实现短脉冲纳秒（ns）量级的，高峰值功率的输出，脉宽最小可达0.5ns，峰值功率最高可达1W，最高重复频率可以达到3MHz以上，脉冲宽度和重复频率可选，输出脉冲质量出色，是MOPA结构设计的脉冲光纤激光器的理想种子源！另外它也可以在连续状态下工作，最高输出功率可达400mW。
上海瀚宇的1064nm脉冲光源采用模块化封装，结构紧凑，体积小巧；24V直流供电，工作温度范围可达-35~+65度，适应恶劣的工作环境，工业标准的DB25通信接口设计，通过上位机软件，用户可以轻松操作。另外也可通过外接TTL触发信号实现脉冲输出，非常适合系统集成。
产品特点
• 工作波长：1064nm
• 峰值功率可达1W
• 输出隔离保护
• 高稳定和高可靠性
• 高精度ACC和ATC控制电路
• 脉冲光纤激光器种子源
• 激光雷达LiDAR
• 激光测距和传感
• OTDR
• 非线性研究
主要测试数据
|
测试参数 |
测试结果 |
|
脉宽 |
0.5ns~10ns |
|
重频 |
50KHz~1MHz |
|
输出峰值功率 |
30mW@1ns,200KHz |
|
中心波长 |
1064nm |
|
工作温度范围 |
-35~+65OC |
|
存储温度范围 |
-40 ~ +85OC |
|
输出光纤类型 |
HI1060 |
|
输出光纤连接器 |
FC/APC |
|
输出光纤长度 |
1.5m |
|
输出光谱 |
见图四 |
说明： 输出功率的测试结果是在包含光纤连接器的情况下实测所得。
测试产品相关信息
产品名称
P/N
VFSS-1064-M-PL
S/N
201806160
测试数量
1台
主要测试设备
功率计（相干公司FieldMaxII-TO-PS19Q）
光谱仪（Anritus MS9710C）
示波器（Tektronix MDO4104C）
探测器(Thorlabs DET08CFC/M)
环境条件以及供电要求
|
参数 |
技术指标 |
|
供电电源 |
220VAC 50HZ |
|
工作温度 |
-35~+65OC |
|
测试温度 |
25OC |
|
环境湿度 |
<90% |
|
预热时间 |
<30分钟 |
测试方法示意图
图一：功率与光谱同时测量的结构示意图

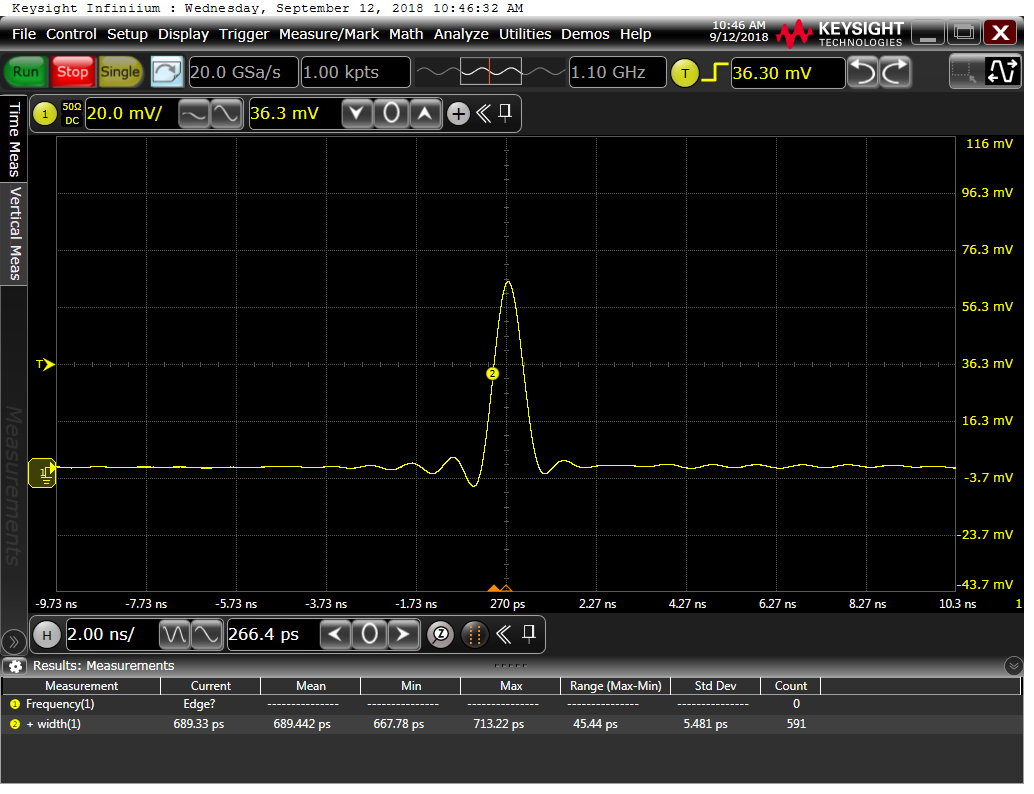

脉宽0.5ns 脉宽1.0ns
图二：实测脉宽图
光谱图@1ns,200KHz 重频200KHz
图三：实测重频图 图四：实测光谱图
