上海瀚宇的1064nm外调制型纳秒（ns）短脉冲激光光源通过外调制器例如铌酸锂电光调制器（LINbO3）产生100ps到100ns量级的光脉冲，通常用于较短的纳秒（ns）脉冲，比如<10ns.种子激光器可以是半导体激光器或者光纤激光器，通过外调制器产生脉冲的方式可以保持种子激光器的光谱和频谱特性，光脉冲质量优秀，适合于对脉冲要求较高的场合。例如单频窄线宽脉冲光纤激光器。
上海瀚宇在纳秒（ns）脉冲光纤激光领域有非常强的技术实力，对脉冲的产生，整形，高功率放大，非线性效应例如受激布里渊散射(SBS)，受激拉曼散射（SRS），四波混频（FWM）抑制等关键技术上有深刻的理解。产品工作波长可涵盖0.5um，1.0um，1.5um，2.0um波段。
产品特点
• 工作波长：1064nm
• 脉冲宽度：0.1~10ns
• 峰值功率可达100kW
• 输出隔离保护
• 高稳定和高可靠性
• 高精度ACC和ATC控制电路
应用领域
• 光纤激光器种子源
• 光纤传感
• 激光雷达
• 相干通信
• 其他科学研究
主要测试数据
|
测试参数 |
测试结果 |
|
测试波长 |
1064.35nm |
|
测试脉宽 |
5ns |
|
测试重频 |
50KHz |
|
测试光源线宽 |
<10kHz |
|
平均输出功率 |
1W |
|
峰值输出功率 |
4KW |
|
偏振消光比（PER） |
>20dB |
|
输入/输出隔离度 |
>30dB |
|
输入光纤类型 |
PM980 |
|
输出光纤类型 |
PM1060L |
|
光束质量 |
<1.2 |
|
输出光纤连接器 |
FC/APC |
【说明】
1、输出功率的测试结果是在包含光纤连接器的情况下实测所得。
2、此激光光源的使用的条件设定为5ns，50KHz，输出功率可以达到W级，若客户需要在重频<50KHz的情况，请按峰值功率<4KW使用。
3、因激光光源输出功率较大，请客户使用时注意端面的清洁。
|
产品名称 |
1064nm外调制型纳秒（ns）短脉冲激光光源 |
|
P/N |
VFLP-1064-B-SP-LN |
|
S/N |
201804048 |
|
测试数量 |
1台 |
|
主要测试设备 |
功率计（OPHIR, NOVA II） |
|
消光比测试仪 |
|
|
光谱仪 （YOKOGAWA, AQ6375） |
|
|
示波器（KEYSIGHT, DSOS104A, 1G） |
|
|
1G光电探测器（ THORLABS, DET08CFC/M） |
环境条件以及供电要求
参数
技术指标
供电电源
220V
工作温度
00C ~ +300C
存储温度
-400C ~ +850C
环境湿度
<90%
测试方法示意图
▲ 图一：功率、光谱与脉冲波形同时测量的结构示意图
实测光谱图
▲ 图二：激光光源4KW时的输出图

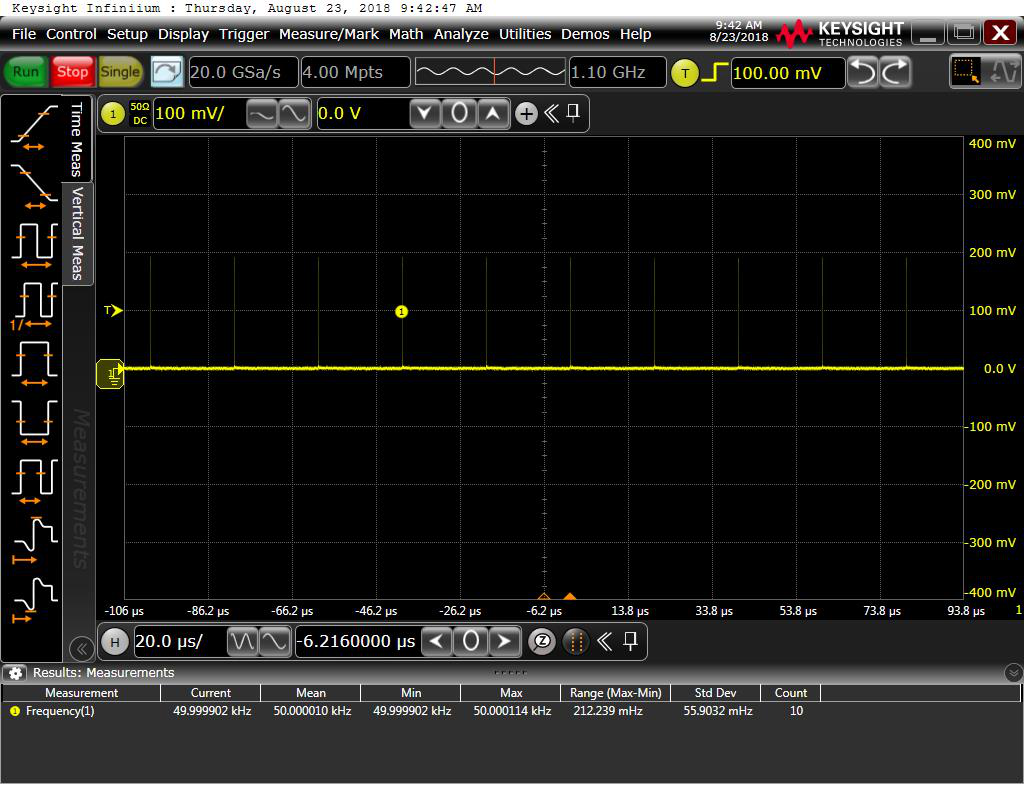

▲ 图三：激光光源输出脉冲波形@5ns/50kHz
