C-Band可调激光光源

发布者： 浏览次数： 次

C-Band可调激光光源



上海瀚宇VENUS系列C-Band可调激光光源内部采用C波段可调半导体激光器，波长范围涵盖1528.77nm到1567.13nm （191.3THz-196.1THz），带宽超过38nm，通道间隔50GHz，通道数为97个（C13-C61），单个ITU波长输出FWHM谱宽小于5MHz（典型值小于1MHz）。输出功率的稳定性由独特设计的ATC和APC电路得以保证。通过性能优越的微处理器使得操作和远程的控制更加的简便和智能化。
    上海瀚宇VENUS系列C-Band可调激光光源具有高度稳定的输出，输出功率长期稳定性甚至优于千分之一，上海瀚宇特有的高稳定性控制电路和热控制设计为VENUS的稳定输出提供保证。

产品特点

• 带宽>38nm
• 单波长线宽<1MHz
• PMF输出
• 高稳定性和高可靠性
• LCD状态显示
• RS-232通信接口可选
• 高精度ACC和ATC电路

 应用领域

• 相干通信系统
• 干涉传感系统
• 测试测量
• 其他实验室应用

主要测试数据

测试参数	测试结果
波长	1528.584nm ~ 1560.024nm
频率	192.1THz ~ 196.05 THz
频率间隔	50 GHz
通道	80个
功率	5.02mW ~ 19.96mW
SMSR	≈ 50dB
线宽	＜1MHz
操作温度	-35℃ ~ 65℃
储存温度	-40℃ ~ 85℃
供电电源	DC 5V ~ 12V





产品名称	C-Band可调激光光源
P/N	VLSP-C-M-TL
测试数量	1台
主要测试设备	光谱仪Anritsu MS9710
	功率计Ophir-NOVAII

环境条件以及供电要求

参数	技术指标
供电电源	DC 12V 1A
工作温度	-35℃ ~ 65℃
测试温度	25℃
环境湿度	<85%
预热时间	<5分钟



测试方法示意图

实测光谱图

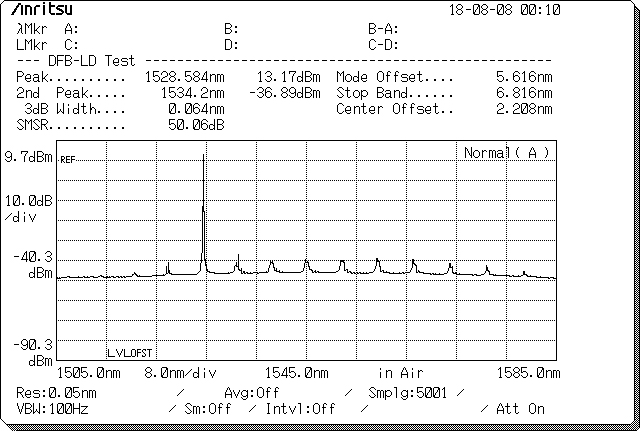

         ▲ @ 波长：1528.583nm, 功率：19.952 mW                                     ▲ @ 波长：1528.583nm, 功率：5.011 mW

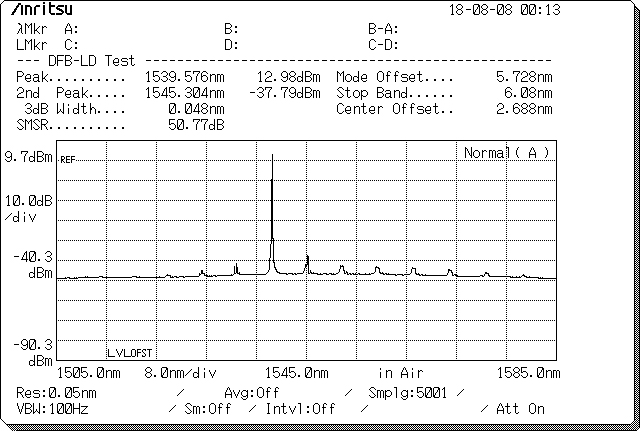

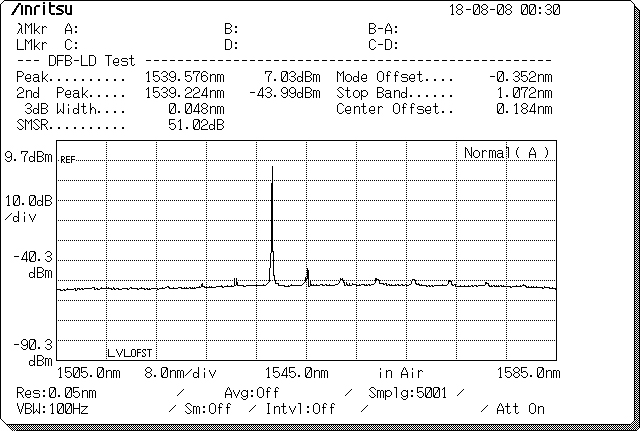

         ▲ @ 波长：1539.582 nm, 功率：19.952 mW                                    ▲ @ 波长：1539.582 nm, 功率：5.011 mW

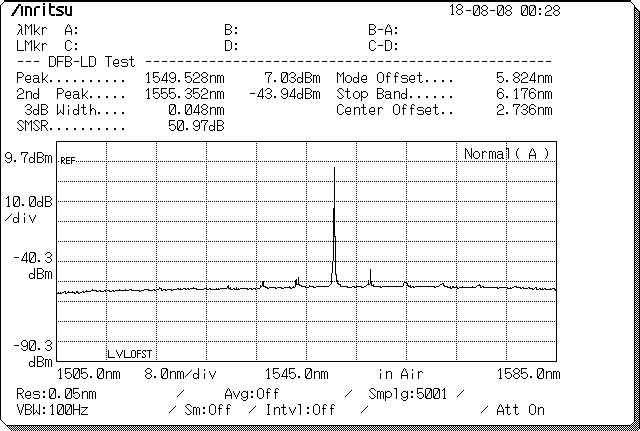

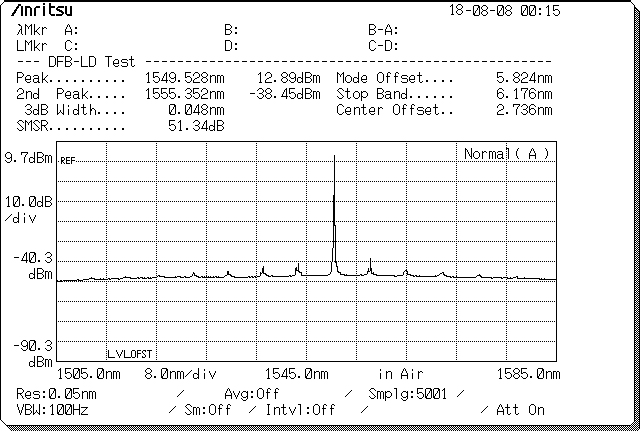

        ▲ @ 波长：1549.536nm, 功率：19.952 mW                                       ▲ @ 波长：1549.536nm, 功率：5.011 mW

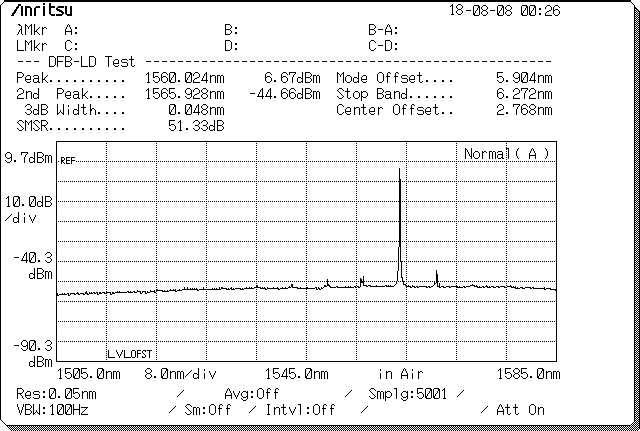

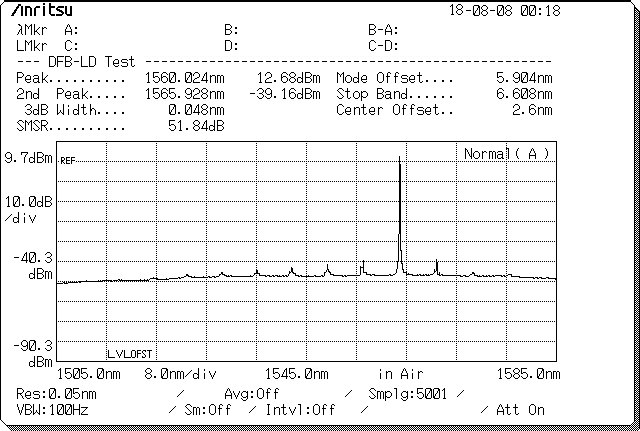

       ▲ @ 波长：1560.026nm, 功率：19.952 mW                                      ▲ @ 波长：1560.026nm, 功率：5.011 mW
