C波段高功率光纤放大器（100W）
上海瀚宇研制生产的MARS系列C波段高功率光纤放大器，内部采用了高功率、高性能的多模泵浦源，运用双包层光纤放大技术，全光纤结构的一体化设计，输出功率可达0.5~10W。MARS系列台式光纤放大器是一款完整的Turn-Key系统，内部采用微处理器控制，通过前面板的LCD实时显示泵浦电流、温度等工作状态，并能及时提供报警信息，界面清晰，操作简便。
上海瀚宇凭借丰富的双包层光纤处理经验对高功率光纤放大器进行合理优化设计，实现高效率的输出，独到的热处理工艺保证台式光纤放大器长期稳定工作，专业设计的高速响应保护电路自动监控输入光信号功率以及输出功率，确保在输入光信号掉落的情况下快速切断高功率泵浦工作，保证整个系统的安全。
产品特点
• 瀚宇光纤放大器非线性研究
• 光纤放大器高功率放大
• 光纤传感
• 高速光纤通信
• 其他实验室应用
应用领域
• 高输出功率
• 低噪声指
• 双包层光纤放大
• 高稳定性和高可靠性
• LCD显示，操作简便
主要测试数据
|
测试参数 |
测试结果 |
|
输入光功率 |
20mW |
|
输出光功率 |
100W |
|
输出光谱图 |
见图二 |
|
工作波长 |
1549.35nm |
|
工作温度范围 |
0℃ ~30℃ |
|
存储温度范围 |
-40℃ ~ +85℃ |
|
输入光纤类型 |
SMF-28e |
|
输入光隔离度 |
>30dB |
|
输出光纤类型 |
LMA-GDF-25/300 |
|
功率稳定性 |
<2% |
|
输入光纤连接器 |
FC/APC |
|
输出光纤连接器 |
裸纤/准直输出 |
|
输入/出光纤长度 |
>1 |
|
致冷方式 |
水冷 |
|
水流量 |
>4L/min |
|
水温 |
22-25度 |
|
水管外径 |
10mm |
【说明】
1.输出功率的测试结果是在包含光纤连接器的情况下实测所得。
2.若裸纤输出，请切割斜8度。
3.使用环境不要产生凝露。
|
产品名称 |
C波段高功率光纤放大器（100W） |
|
P/N |
MFAS-EY-C-B |
|
S/N |
201811144 |
|
测试数量 |
1台 |
|
主要测试设备 |
功率计 (相干公司FieldMaxII-TO-PM30) |
|
光谱仪 (Anritsu MS9710） |
环境条件以及供电要求
参数
技术指标
供电电源
100~240VAC 50~60HZ
工作温度
0-30℃
测试温度
25℃
环境湿度
<90%
预热时间
<30分钟
测试方法示意图
▲ 图一：光谱与脉冲波形同时测量的结构示意图

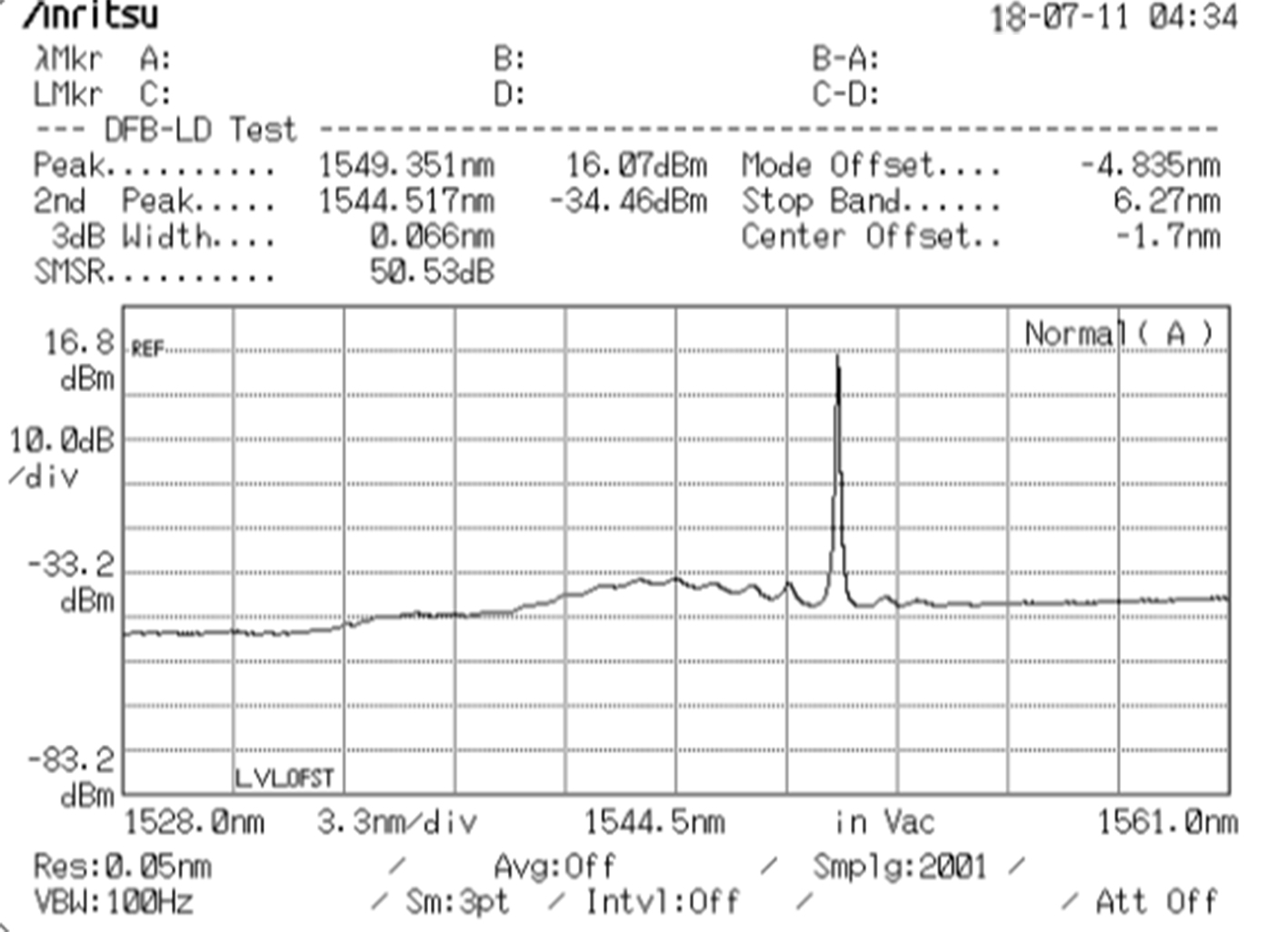

实测光谱图
▲ 图二：实测光谱图
