1560nm亚皮秒脉冲光纤激光器
上海瀚宇1560nm亚皮秒脉冲光纤激光器采用全光纤设计，是一种基于SESAM被动锁模的全保偏光纤激光器，通过优化设计的光路实现稳定的线偏振飞秒级（fs）脉宽激光输出，具有高可靠性，免维护的特点。
产品特点
• SAM 被动锁模全保偏光纤设计
• 坚固可靠，封装尺寸小巧
• 亚皮秒脉冲宽度，MHz重复频率
• 低的幅度噪声
• 免维护操作
应用领域
• 光纤激光器或放大器的种子源
• 时间精度检测
• 测试测量
• 研究开发
• 激光雷达等
主要测试数据
|
测试参数 |
测试结果 |
|
输出光平均功率 |
2mW |
|
脉宽 |
~383fs（见图二） |
|
重频 |
~50MHz（见图三） |
|
输出光光谱 |
见图四 |
|
输出光纤类型 |
PM1550-XP |
|
输出光纤连接器 |
FC/APC |
|
输出光纤长度 |
1m |
【说明】输出功率的测试结果是在包含光纤连接器的 情况下实测所得。
|
产品名称 |
1560nm亚皮秒脉冲光纤激光器 |
|
P/N |
VLFP-1560-M-fs |
|
S/N |
201711013 |
|
测试数量 |
1台 |
|
主要测试设备 |
功率计（COHERENT，FieldMaxll-OP-21R ） |
|
光谱仪 （Anritsu， MS9710C） |
|
|
示波器（KEYSIGHT， DSOS104A 1G） |
|
|
1G 光电探测器（Thorlabs） |
|
|
自相关仪（FEMTOCHROME，FR-103XL） |
环境条件以及供电要求
参数
技术指标
供电电源
220VAC 50HZ
储存温度
-400C ~ +850C
测试温度
250C
环境湿度
<90%
测试方法示意图
▲ 图一：功率、光谱与脉冲同时测量的结构示意图
实测脉冲、光谱图

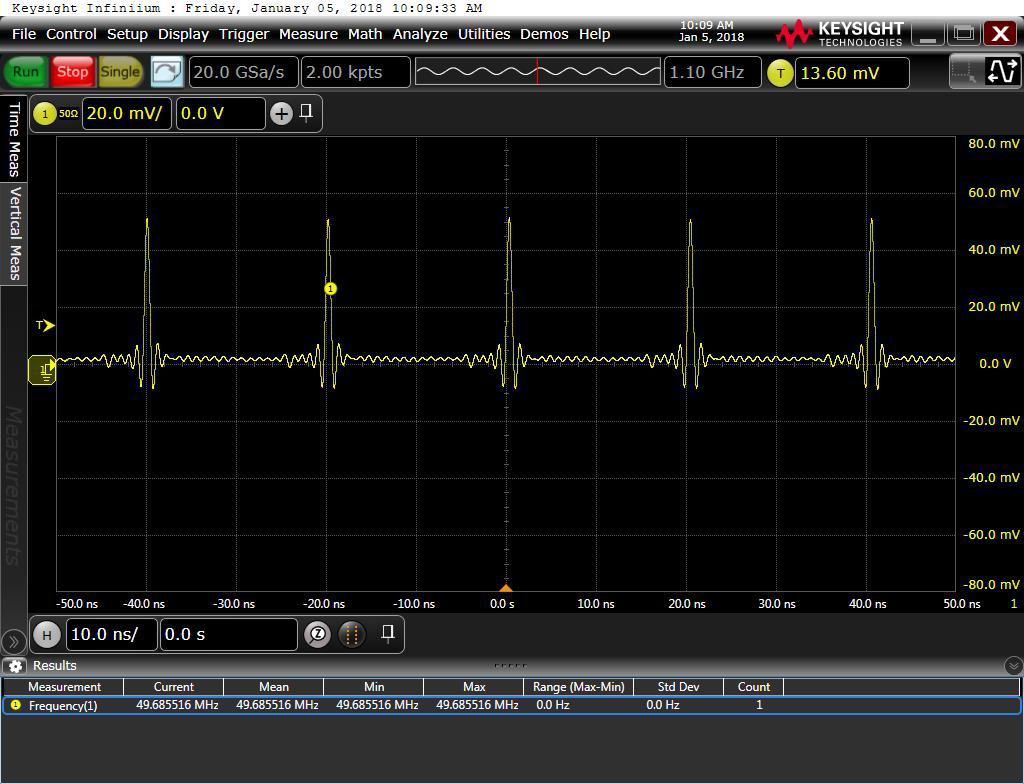

▲ 图二：实测脉冲脉宽（用自相关仪测的自相关曲线, 测试精度10fS） ▲ 图三：实测脉冲重频
实际脉宽=15.5（ps/ms）*35（uS）*0.707=383（fS）
▲ 图四： 实测输出端光谱
