精品速递——COSF-D-ER-M（<1kHz）单频光纤激光器基础模块

发布者： 浏览次数： 次

精品速递——COSF-D-ER-M（<1kHz）单频光纤激光器基础模块



      上海瀚宇在低噪声超窄线宽单频光纤激光器领域拥有核心优秀技术，是业界一家能够独立研制"优化行波腔"型和"分布反馈直腔型（DFB）"kHz量级单频光纤激光器的公司，拥有完全独立自主的知识产权。两种类型的单频光纤激光器各有特色，满足高精密光纤传感，相干通信，激光雷达，基础科学研究等专业领域的需求。
      上海瀚宇CoSF-D窄线宽单频光纤激光器是一款技术自主研发的低噪声光纤激光器，采用分布反馈布拉格光栅（DFB）型光纤激光器技术，拥有独立自主的知识产权，实现了稳定的线偏振，单纵模，超窄线宽的单频激光输出。COSF-D窄线宽单频光纤激光器基础模块性能优秀，输出光频谱线宽达到kHz量级，具有超低的相位噪声和强度噪声.CoSF-D型窄线宽单频光纤激光器基础模块尺寸小巧，封装坚固，抗环境干扰能力强。
      上海瀚宇拥有DFB型相移光栅制作的核心技术，配合多年的艰苦研发目前能够提供1.0um, 1.5um以及2.0um波段几乎任何波长的“分布反馈直腔型（DFB）”单频光纤激光器。
      同时针对于1.5um波段的应用，上海瀚宇根据使用的光纤不同将其分为两类: CoSF-D-ER-M和CoSF-D-EY-M
      CoSF-D-ER-M:采用掺铒光纤，具有超窄线宽（<1kHz）,低相位噪声。
      CoSF-D-EY-M:采用铒镱共掺光纤，线宽<15kHz,低相对强度噪声。
      1.5um波段的CoSF-D的标准波长为1550.12nm，可选波长范围在1530-1570nm，例如ITU框架下的标准波长。
      标准的CoSF-D-ER-M模块的封装尺寸小巧坚固，工作温度范围宽，温度波长调谐范围可达1nm，具有PZT快速波长调制功能，调谐范围可达15GHz以上。

COSF-D-ER-M的指标参数：

 CoSF-D-ER-M输出光谱：



             输出光谱边模抑制比（SMSR）: 77.9dB,优秀！

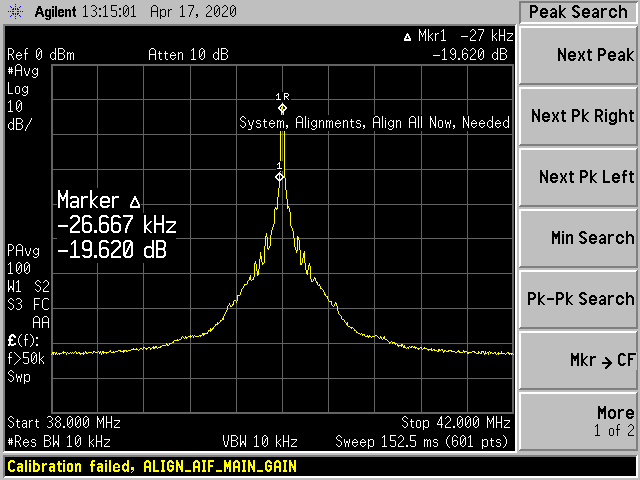

CoSF-D-ER-M频谱线宽（自外差非平衡M-Z干涉仪）:

* 自然实验室条件，非平衡M-Z干涉仪和待测CoSF-D-ER-M激光器无隔音，隔热，隔光处理。

* 延时光纤长度50km，积分时间：240us
* 测试结果线宽约2.66kHz，判定单频光纤激光器线宽<1kHz.



CoSF-D-ER-M相对强度噪声（RIN）:

* 相对强度噪声（RIN）峰值频率：~350kHz。
* 峰值RIN：<-115dBc/Hz
* 低频RIN（<300kHz）: <-120dBc/Hz
* 高频RIN（>3MHz）: -140dBc/Hz

CoSF-D-ER-M功率稳定性：


 CoSF-D-ER-M PZT调谐（可选）:



CoSF-D-ER-M相位噪声（Phase Noise）:

国际著名友商X15单频光纤激光器相位噪声（Phase Noise）:

CoSF-D-ER-M的光谱纯净度，相对强度噪声（RIN）和相位噪声均明显优于国际著名的友商同类产品。充分说明CoSF-D-ER-M窄线宽单频光纤激光器的综合噪声水平整体低于市场上的同类产品。
CoSF-D-ER-M基础模块的输出功率从5mW到100mW输出可选。
