精品速递——Connet 高功率双包层光纤光栅

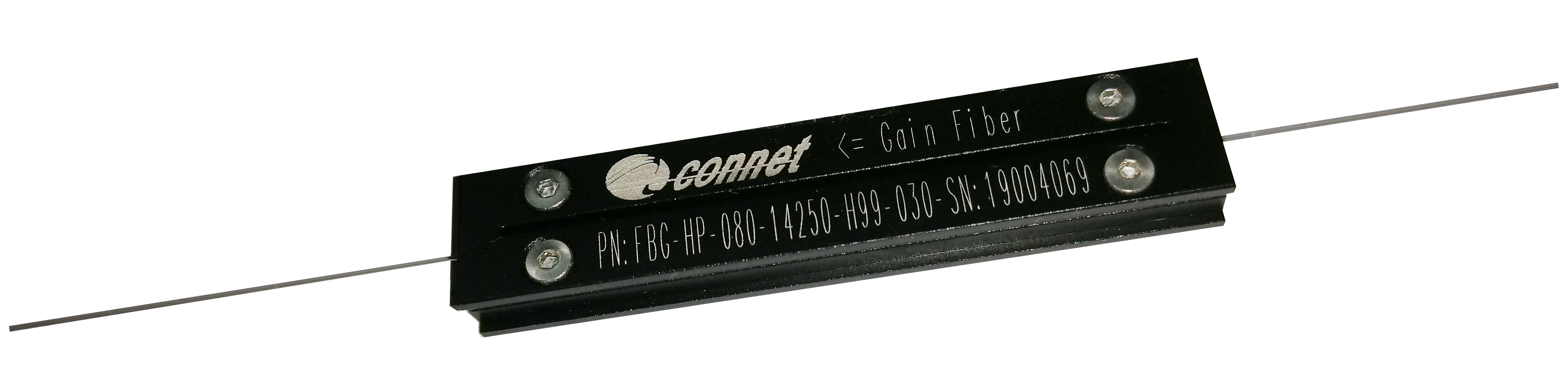

上海瀚宇高功率双包层光纤光栅对（也称之为Fiber Laser Mirror光纤激光器腔镜）采用经典的相位掩模刻写工艺，为高功率连续和脉冲光纤激光器设计，适用于从单模光纤到大模场（LMA）光纤，承受功率能力最高可达3kW以上。

高功率双包层光纤光栅对由高反光栅（HR：High Reflector）和低反光栅（LR：Low Reflector）组成，其中低反光栅用于选取光纤激光器的工作波长，也被称为输出耦合器（OC：Output Coupler），采用啁啾相位掩模技术，上海瀚宇能够为不同用户提供各种带宽，精确匹配的高反和低反光栅。

上海瀚宇掌握了高功率千瓦级光纤激光器的全面技术：大模场双包层光纤的预处理技术、大模场双包层光纤载氢技术、精密控制光栅刻写技术、大模场双包层光纤光栅涂覆和封装技术、高功率大模场双包层光纤光栅的测试技术。

1.0um系列高功率双包层光纤光栅

光纤类型	3dB宽带(HR)/反射率	3dB宽带(OC)/反射率	泵浦功率承受能力	信号功率承受能力
20/400	1-4nm/99.5%	0.5-2.0nm/5%-30%	3000W	2000W
20/400	1-4nm/99.5%	0.5-2.0nm/5%-30%	4000W	3000W
22/400	1-4nm/99.5%	0.5-2.0nm/5%-30%	3000W	2000W
25/400	1-4nm/99.5%	0.5-2.0nm/5%-30%	3000W	2000W
14/250	1-4nm/99.5%	0.5-2.0nm/5%-30%	2200W	1500W
10/130	1-4nm/99.5%	0.5-2.0nm/5%-30%	500W	300W

1.5um系列高功率双包层光纤光栅

光纤类型	3dB宽带(HR)/反射率	3dB宽带(OC)/反射率	泵浦功率承受能力	信号功率承受能力
6/125 or 9/125	1-4nm/99.5%	0.5-2.0nm/5%-30%	50W	10W
12/130	1-4nm/99.5%	0.5-2.0nm/5%-30%	100W	20W
25/250 or 25/300	1-4nm/99.5%	0.5-2.0nm/5%-30%	800W	200W
30/250	1-4nm/99.5%	0.5-2.0nm/5%-30%	800W	200W

2.0um系列高功率双包层光纤光栅

光纤类型	3dB宽带(HR)/反射率	3dB宽带(OC)/反射率	泵浦功率承受能力	信号功率承受能力
10/130	1-4nm/99.5%	0.5-2.0nm/5%-30%	300W	50W
25/250	1-4nm/99.5%	0.5-2.0nm/5%-30%	1000W	200W
25/400	1-4nm/99.5%	0.5-2.0nm/5%-30%	1000W	200W

说明：均匀周期高反/低反光栅可以提供，低反光栅3dB带宽（FWHM）从0.01nm到0.3nm。

凭借着对双包层光纤和光纤激光器技术的深刻理解和丰富的经验，上海瀚宇提供的高功率双包层光纤光栅对具有以下突出特点：

上图为20/400高功率光栅在不同功率下的温升

▲ 极低的温升斜率效率，适合高功率工作

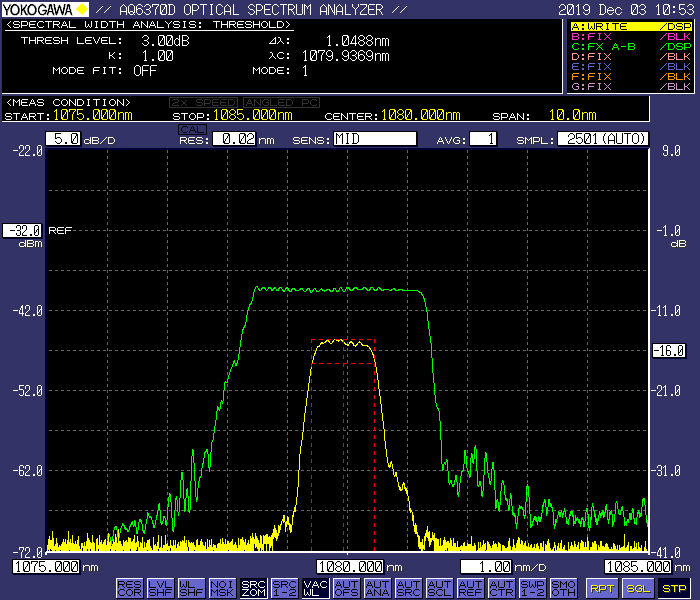

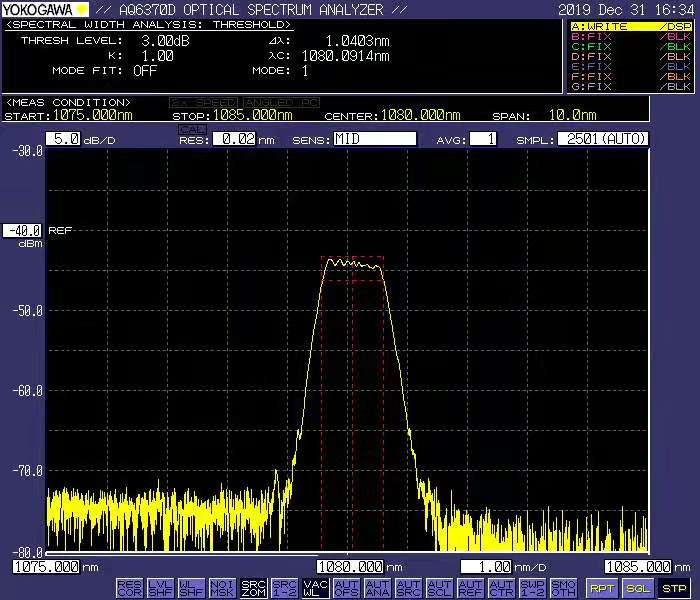

▲ 优化设计的低反光栅，降低高反光栅反向漏光 ▲ 优秀的反射/透射谱线型，提升受激拉曼散射（SRS）阈值
