1908nm高功率连续掺铥光纤激光器（单模/保偏100W）
上海瀚宇2.0um波段（GHz）系列高功率连续掺铥光纤激光器采用主震荡器功率放大（MOPA）结构，可以实现高功率输出。输出功率可高达100W ，输出质量优秀。泵浦通常采用79xnm和15xxnm波段的半导体或者光纤激光器，线偏振输出或者随机偏振输出，适用于器件测试，材料加工，医疗，遥感，激光雷达，中红外泵浦等应用领域，典型工作波长为1908nm，1940nm，1950nm，1960nm，1980nm，2004nm，2051nm等。
上海瀚宇的2.0um波段（GHz）系列高功率连续掺铥光纤激光器采用基于微处理器的控制系统，性能稳定，免维护。台式系统通过前面板的LCD实时显示输出功率、温度等工作状态，并能及时提供报警信息，界面清晰，操作简便。
产品特点
• 输出功率高：可达100W
• 光束质量好
• 功率稳定，性能可靠
• 线偏振输出，可选
• 窄光谱宽度
• 全光纤设计
应用领域
• 激光医疗
• 中红外泵浦源
• 激光雷达
• 器件测试
• 塑料材料加工
• 非线性效应研究
• 其他科研实验领域
主要测试数据
|
测试参数 |
测试结果 |
|
测试波长 |
1907.55 |
|
输出线宽 |
<1nm |
|

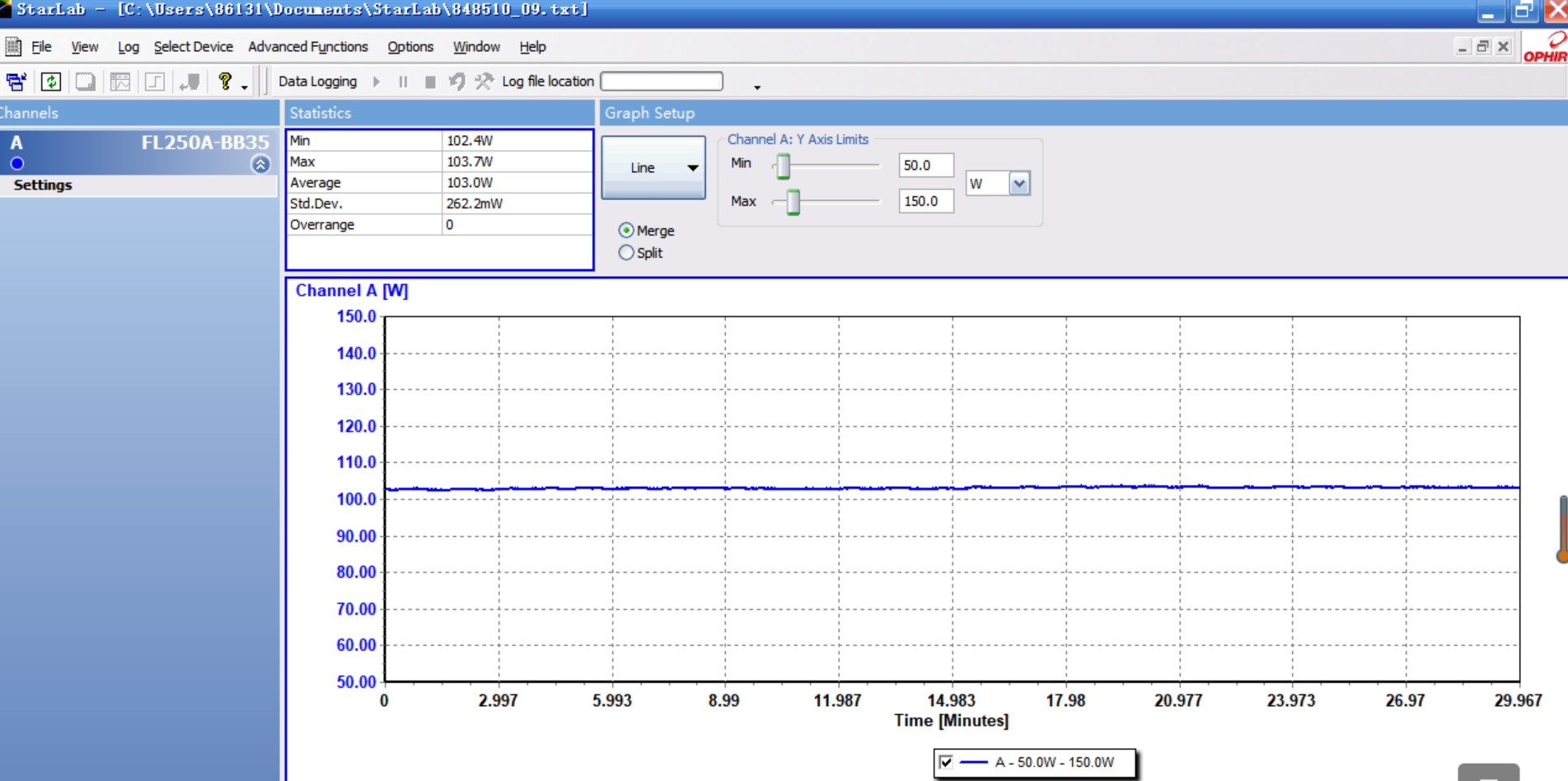

输出功率 |
>100W |
|
测试输出功率 |
103.0W |
|
稳定性 |
<±1% |
|
输出光纤类型 |
BD-G25/250-11FA |
|
输出方式 |
End Cap |
|
光谱图 |
见图二 |
|
机箱尺寸 |
510(L)×480(W)×150(H) |
【说明】
1. 注意输出激光前确保端帽输出端面无污染，激光器输出尾纤不宜弯曲过大，建议弯曲直径在30cm以上。
2. 本产品主光路结构为种子+放大光路，在laser按钮按下，种子全功率开启，此时激光器有2W左右输出，调节功率旋钮可以继续增大功率。
3. 注意正确接入水冷。
4. 水冷激光器注意夏季防凝露（保持空调开启以确保激光器不工作在凝露条件下，具体参照室温、湿度与水冷温度的凝露图表），冬季注意不要让水留存在激光器内且结冻。
|
产品名称 |
1908nm高功率连续掺铥光纤激光器 |
|
P/N |
VFLS-1908-B |
|
S/N |
202101004 |
|
测试数量 |
1台 |
|
主要测试设备 |
光谱仪 （YOKOGAWA AQ6375B） |
|
功率计（OPHIR FL250A ） |
环境条件以及供电要求
参数
技术指标
供电电源
220V
测试环境温度
25OC
水冷温度
20-28℃（25℃下标定）
环境湿度
<90%
预热时间
<30分钟
水冷接口尺寸
外径10mm
流量要求
＞6L/min
测试方法示意图
▲ 图一：光谱功率测量的结构示意图
▲ 图二：光谱图
