新型高集成度里德堡激光系统的应用与介绍

发布者： 浏览次数： 次

新型高集成度里德堡激光系统的应用与介绍



全光纤里德堡激光器系统的性能优势

• 单频光纤激光器线宽≤20kHz
• 可搬运的全光纤链接可靠性
• 可使用有源光纤低噪声放大
• PPLN实现高效非线性频率变换
• 可定制内部集成EOM/AOM/EIT
• 外调制可避免腔内噪声（提高灵敏度、提高瞬时带宽）

新型高集成度里德堡激光系统的方案设计

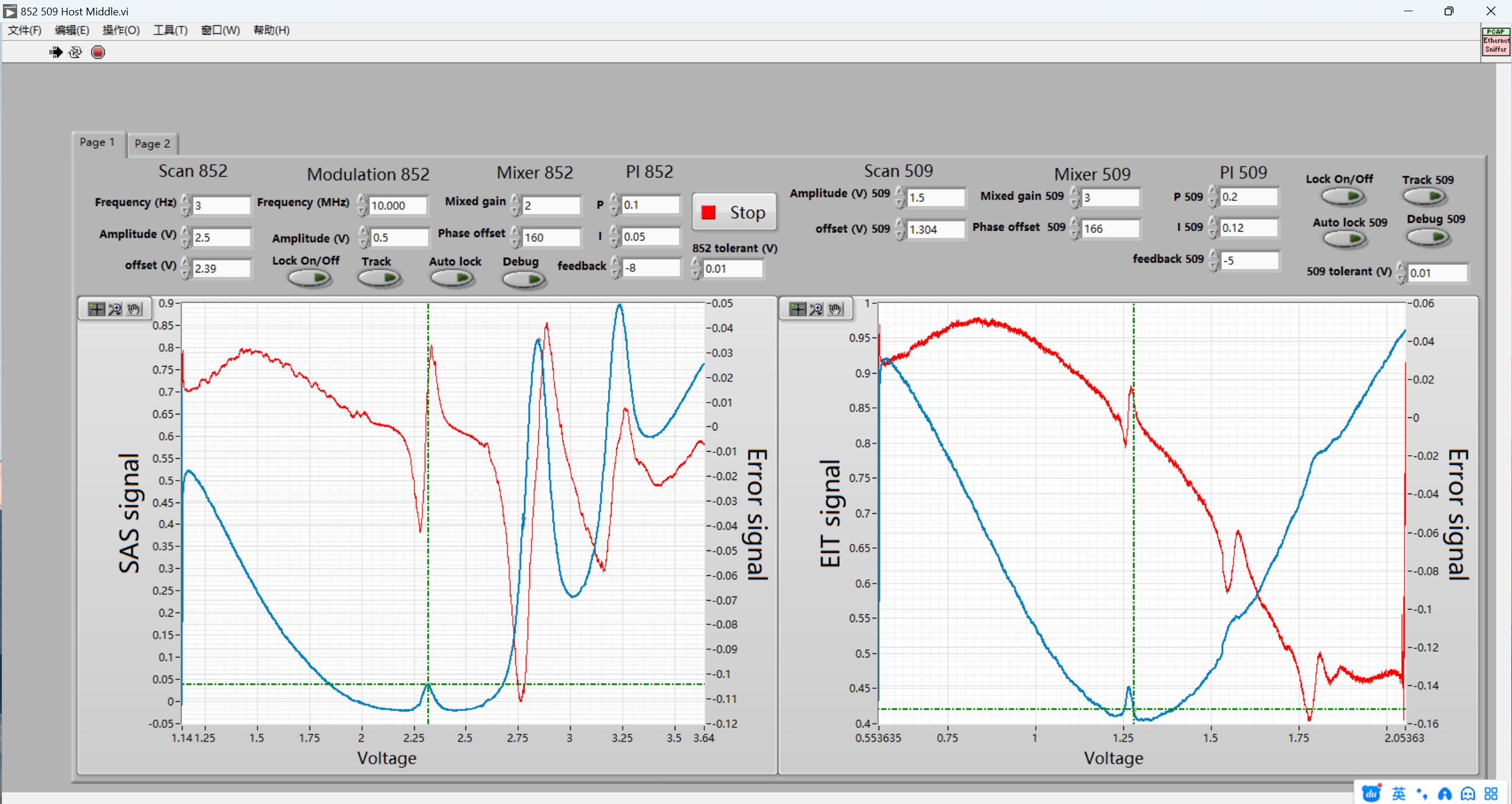

       852/509nm双路锁频激光系统主要包括852nm激光器模块、509nm激光器模块、锁频电路模块、相位调制器（EOM）、饱和吸收谱（SAS）装置、EIT装置及相应的光纤分束器件（OC）和功率调节器件（VOA）等部分组成。整个系统全部采用保偏光纤器件连接，852nm激光使用FMS锁频方案，509nm激光利用EIT谱锁定，激光器的控制及锁定全部基于上位机软件实现。

上海瀚宇里德堡激光系统产品性能和发展



                                    ▲ 图1：波长覆盖范围                                                                 ▲ 图3：线宽图（＞60dB的SMSR 边模抑制比＜20kHz）


                                                                                                 ▲ 图2：输出光谱图



                                                                                   ▲ 图4：吸收谱和EIT

产品不断迭代



                    第一代模拟锁频852nm                                                  第二代分体数字锁频系统                                                           第三代高集成双波长系统

OEM模块式迭代



                                   第一代852nm光纤激光模块                                                                                              第二代内置低噪声散热模块

未来目标

• 自动锁频和失锁重锁
• 全国产化元器件集成
• 超外差提高瞬时带宽
• 半导体对比及轻量化
• 超稳PDH适配锁频
• 更高功率输出及光纤阵列
• 更大主量子数覆盖和大带宽调谐


                         ▲近一步降低的RIN噪声接近探测器本底                                                                            ▲ 3h频率稳定度百Khz量级
