参数

单位

技术指标

最小值

典型值

最大值

型号

NIR-AM-CN-X-20

工作波长范围

nm

980

1060

1150

电光带宽S₂₁

GHz

16

18

-

半波电压直流电极

V

-

4.5

5.0

半波电压@50kHz

V

-

3.5

4.5

半波电压@10GHz

V

-

6.0

7.0

S₁₁回波损耗

dB

-12

-9

-

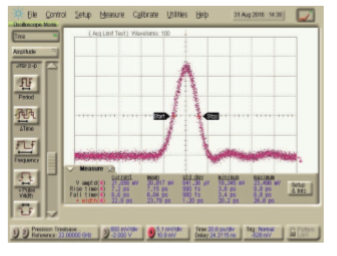

上升下降时间（20-80%）

ps

-

20/20

-

抖动

dB

-

0.5

1

输入阻抗 射频连接器

Ω

-

50

输入阻抗 直流连接器

MΩ

-

1

-

铌酸锂晶体

.

X轴切向 Y轴传输

波导制作

质子交换 Proton exchange

插入损耗（不含连接器）

dB

-

3.5

4.5

光回波损耗

dB

-40

-45

-

直流脉冲消光比（ER>20）

dB

20

-

-

直流脉冲消光比（ER>25）

dB

25

-

-

直流脉冲消光比（ER>30）

dB

30

-

-

啁啾

-0.1

0

0.1

输入光纤

Panda保偏光纤1.5米长，900um

输出光纤

Panda保偏光纤1.5米长，900um

输入RF连接器

Wiltron Female K

封装尺寸

mm

100 x15 x9.5

工作温度

℃

10 ~ +65

存储温度

℃

-40 ~ +85

DC输入最大电压

V

±20

最大RF输入功率

dBm

+28

最大输入光功率

mW

100
