EDFC-980-HP掺铒光纤
Coherent/Nufern公司高性能C-Band掺铒光纤是针对C-band单通道和多通道光放大器和ASE光源设计的优秀光纤。其中80um包层的掺铒光纤适合于小尺寸光纤放大器和城域网光纤放大器。两种类型的C-Band掺铒光纤都可以采用980nm或者1480nm泵浦。 Coherent/Nufern公司掺铒光纤采用特有的技术制作，光纤具有良好的一致性，可以和通信光纤低损耗连接。|
参数 |
单位 |
指标 |
|
|
型号 |
|
EDFC-980-HP |
EDFC-980-HP-80 |
|
工作波长（一般情况下） |
nm |
C-band |
C-band |
|
MFD @ 1550nm |
um |
5.8±0.5 |
5.8±0.5 |
|
二阶模式截止波长 |
nm |
920±50 |
920±50 |
|

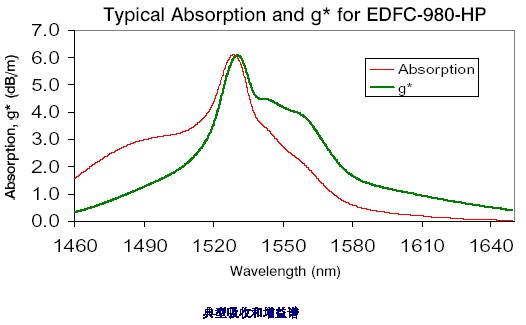

峰值吸收近1530nm |
dB/m |
6.0±1.0 |
6.0±1.0 |
|
峰值吸收近980nm |
dB/m |
≥3.0 |
≥3.0 |
|
损耗 @1200nm |
dB/km |
≤10 |
≤10 |
|
纤芯铒离子掺杂浓度 |
ppm |
~1500 |
~1500 |
|
纤芯直径 |
um |
3.2 |
3.2 |
|
饱和功率@1530nm(普通) |
mW |
0.18 |
0.18 |
|
数值孔径 |
NA |
0.23 |
0.23 |
|
包层直径 |
um |
125±1.0 |
80±1.0 |
|
涂覆层直径 |
um |
245±10 |
165±10 |
|
纤芯/包层同心度偏差 |
um |
<0.3 |
<0.3 |
|
包层/涂覆层偏差 |
um |
≤5 |
≤5 |
|
强度测试水平 |
kpsi |
≥200 (1.4GN/m2) |
≥200 (1.4GN/m2) |
|
涂覆层材料 |
|
UV Cured Dual Acrylate |
|
|
工作温度 |
℃ |
-40 ~ +85 |
|
|
|
To SMF-28 |
Nufern 980-HP |
Nufern 1060-XP |
|
Typical Splicing Loss (dB) |
0.12 |
0.07 |
0.07 |
产品特点:
• 高一致性，批次性能稳定。
• 严格的光学性能和机械性能公差
• 出色的纤芯浓度控制，低损耗连接
• 详细的批次光纤特性数据提供
应用领域:
• 单通道，多通道光纤放大器
• ASE光源
• 小尺寸光纤放大器
• 城域网光纤放大器
