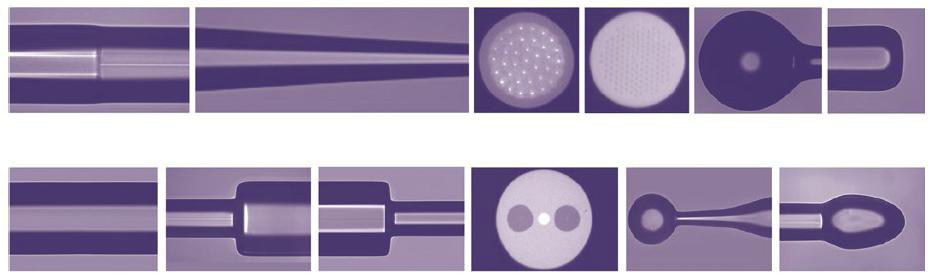

几乎所有类型光纤的熔接

• 光纤锥形制作以及拉锥

• 光纤透镜 Fiber Lens

• 模场适配器 MFA；数值孔径转换器

• 热纤芯扩束

• 泵浦合束器以及功率合束器制作

• 光纤耦合器

• 高功率光纤端帽 （Endcap）

• 高功率光纤端帽 （Endcap）

CO2 激光作为真正洁净的热源，在光纤熔接过程中不会产生任何杂质，这对高功率光纤熔接和高功率光纤端帽的制作至关重要。GPX4000LZ 系统采用闭环功率控制的高稳定度 CO2 激光作为光纤加工处理的清洁热源，高达 40W 的功率输出使得 GPX4000LZ 系统能够加工处理可达 5mm 直径的石英玻璃。“环形光束”的设计能够让光纤在拉锥和熔接的过程中 360 度均匀受热，光纤在拉锥的过程中不需要被旋转，和市场上前一代 CO2 激光熔接机相比，GPX4000LZ 系统可以被真正用于光纤的精密拉锥控制，例如模场适配器（MFA）和高功率光纤合束器（Combiner）的制作和生产。此外，CO2 激光热源和传统的“电极放电”熔接机相比，不需要耗材，能够大幅降低用户的使用成本。

在过去超过 25 年的时间里，Vytra 公司一直在玻璃加工处理和特种光纤熔接领域处于领先的地位，并且开放完成了详尽完备的应用资料库，这些技术积累和应用经验被应用到我们的 GPX 系列光纤加工处理系统中。GPX 系列产品都属于多用途的玻璃加工处理和光纤熔接系统平台，不但可以用于光纤熔接，还可以用来制作光纤锥形，光纤耦合器和光纤合束器，光纤端帽等，石墨细丝热源能够处理直径 40um 到可达 2.0mm 直径的光纤。所有 GPX 系统都具有一个由石墨材料制作的细丝“火炉”装置，为精密控制玻璃处理过程提供一个与周边环境无关，高度稳定的高温热源，嵌入式的实时控制系统和功能强大的工控机级别的宏编程语言能够允许操作人员自己创建特定的“事件驱动”式 的常用程序，满足快速灵活的工艺过程开发要求。所有高端系统通信都通过“用户友好”的 PC 基础的图文界面接口实现，容易使用而且便于数据存储。

此外，GPX 系统还因为全部的集成一体化设计，尺寸小巧，为用户提供持续稳定的高性能玻璃加工处理解决方案在工业界独树一帜；而不是一个简单的硬件堆积而成实验室工具。Vytran成熟并且高度集成化的设计使得 GPX-3000 系列化家族产品成为大批量开发和生产熔融拉锥器件，以及大芯径光纤熔接的理想平台，尤其适合于光纤激光器以及其他特殊的应用。

GPX4000LZ 系统的部分功能图片

  （左）250um 直径光纤和 4mm 直径的石英棒光纤端帽熔接

（右）125um 直径光纤和 1.25mm直径的石英棒光纤端帽

直径 8mm 的端帽，锥区直径 1mm 和直径为 400mm 的 LMA 光纤熔接！（QBH）

产品特性：

• 高精度精微成像系统匹配高精度数字 CCD 相机

• 低损耗，高强度的熔接

• 允许检查观看光纤端面，适合于开发制作高性能熔融器件

• 环形光束 CO2 激光和石墨细丝熔接（Filament Fusion）

• 光纤 360 度均匀受热；能够实现精密可控的拉锥，不需要旋转光纤允许

• 用来生产各种五花八门的熔融/拉锥器件

• 温度水平精确可调能够大范围满足各种各样的玻璃类型

• 低成本，无耗材

• 易于操作

• 图文用户界面借口易于操作以及数据存储

• 石墨细丝“熔炉”行程可达正负 65mm （+/-65mm）

• 制作长的光纤椎体，封装耦合器，以及更多

• 全集成机械系统

• 光纤加工处理过程中实现准确定位

• 光纤夹持模块行程可达 180mm

• 理想适用于光纤拉锥的各种应用

• 多样化的光纤定位夹具---插板，小型化转移平台等

• 精密制造光纤熔融器件（光纤锥，合束器，光纤端帽等）

• 特殊的大直径光纤熔接

• 真正洁净的光纤熔接

• 满足高功率光纤激光器的制造
