1550B-HP弯曲不敏感单模光纤
Coherent/Nufern公司1550B-HP高性能弯曲不敏感光纤是针对小尺寸有源无源器件封装优化设计的特种选择截止波长单模光纤，这些场合往往需要很严格的弯曲半径，和SMF-28光纤相比，1550B-HP光纤的弯曲损耗极低，适合于C-Band和L-Band小型化器件，城域网器件，低数值孔径平面波导的尾纤等。公司提供了125um包层直径和80um包层直径的选择。|
参数 |
单位 |
指标 |
|
|
型号 |
|
1550B-HP |
1550B-HP-80 |
|
工作波长（一般情况下） |
nm |
1460-1620 |
1460-1620 |
|
MFD @ 1550nm |
um |
9.5±0.5 |
9.5±0.5 |
|
二阶模式截止波长 |
nm |
1400±50 |
1400±50 |
|
衰减 @ 1550nm |
dB/km |
<0.5 |
<0.5 |
|
数值孔径 （NA） |
NA |
0.13 |
0.13 |
|
弯曲损耗 (1550nm, 100圈@LTBR) |
dB |
0.3 |
0.15 |
|
弯曲半径（@1550nm,每100turns损耗0.05dB）普通情况下 |
mm |
15 |
15 |
|
包层直径 |
um |
125±1 |
80±1 |
|
涂覆层直径 |
um |
245±15 |
165±10 |
|
纤芯/包层同心度偏差 |
um |
≤0.5 |
≤0.5 |
|
包层/涂覆层偏差 |
um |
≤5 |
≤5 |
|
强度测试水平 |
kpsi |
≥200 (1.4GN/m2) |
≥200 (1.4GN/m2) |
|
涂覆层材料 |
|
UV Cured Dual Acrylate |
|
|
工作温度 |
℃ |
-55 ~ +85 |
|
|
短期弯曲半径 |
mm |
≥6 |
≥4 |
|
长期弯曲半径 |
mm |
≥13 |
≥9 |

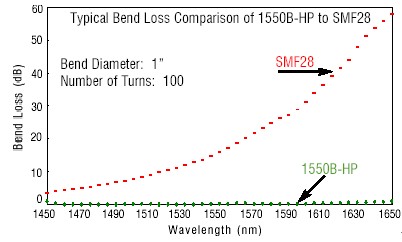

弯曲性能展示：
主要特性:
• 针对1550nm波长优化设计-极低的弯曲损耗
• 严格的机械和光学性能公差-保证高的器件制造良率
• 和SMF-28光纤模式匹配-能够和标准光纤低损耗熔接
• 更高的强度测试水平-是光纤器件在严格弯曲情况下应用中长期可靠性的关键
应用领域:
• FTTH光纤器件和模块
• 小型化C波段和L波段光纤器件
• 城域网器件
• 低数值孔径平面波导器件
• 特殊应用等
