详情介绍

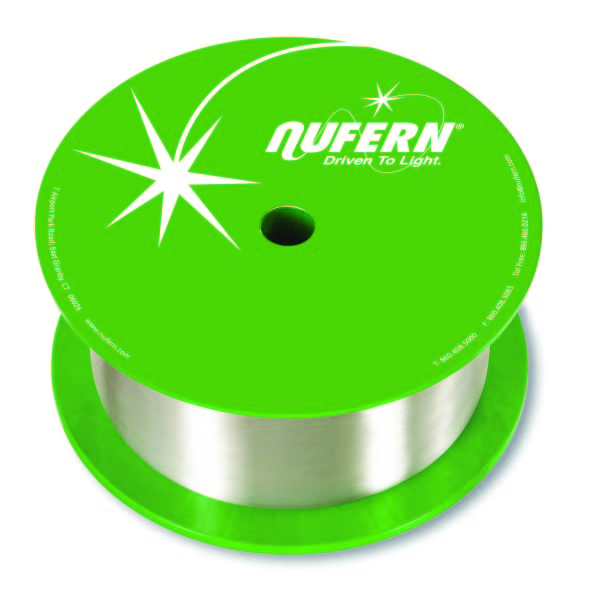

PS-GDF-20/400-M双包层光纤
Nufern公司PS-GDF-20/400-M匹配型光敏大模场（LMA）双包层无源光纤是和是和有源（Active）掺镱YDF-20/400以及无源（Passive）GDF-20/400精确匹配的光纤，专门针对双包层光纤布拉格光栅制作设计，具有高度的光敏性。Nufern匹配系列大模场双包层光纤是用于全光纤一体化设计的光纤激光器和放大器的理想光纤，有源光纤和无源光纤精确匹配，确保整个光器件链路熔接的兼容性，例如光纤布拉格光栅，光纤耦合器等。|
参数 |
单位 |
指标 |
|
产品编码 |
|
PS-GDF-20/400-M |
|
工作波长（普通情况下） |
nm |
1060 |
|
纤芯数值孔径 |
NA |
0.065±0.005 |
|
内包层数值孔径 （5%） |
NA |
≥0.46 |
|
纤芯衰减 @1300nm |
dB/km |
≤30.00 |
|
纤芯衰减 @1200nm |
dB/km |
≤15.00 |
|
包层衰减@ 1095nm |
dB/m |
≤15.0 |
|
纤芯直径 |
um |
20.0±1.5 |
|
内包层直径 |
um |
400.0±5.0 |
|
涂覆层直径 |
um |
550.0±15.0 |
|
纤芯/包层偏差 |
um |
≤2.00 |
|
包层不圆度 |
% |
≤0.5 |
|
强度测试水平 |
kpsi |
≥100 (0.7GN/m2) |
主要特性:
• 匹配光纤系列-确保同种规格光纤熔接的兼容性。
• NuCOAT含氟涂覆层技术-光纤在极端环境下的工作和存储具有更好的耐久性和可靠性。
• 高度的光敏性-易于高良率的光纤布拉格光栅制作
• 所有光纤的强度测试水平为≥100kpsi-对光纤盘绕时的长期可靠性至关重要。
应用领域:
• 全光纤一体化高功率光纤激光器和光纤放大器
• 大模场（LMA）光纤光纤布拉格光栅
• 军事，工业和医疗
