非接触型激光到光纤耦合器—适配器接口
非接触型激光到光纤耦合器中，光纤和耦合透镜之间存在一定的空气间隔。这种设计非常灵活，可以使用各种类型，各种焦距长度的透镜。这种耦合器光纤和透镜之间的距离可以进行调整，可以用来补偿激光波长发生的微小变化，在高功率多模光纤耦合系统中，可以调整光纤和透镜之间的距离进行散焦避免光纤的损坏。|
参数 |
指标 |
|
工作波长可选范围 |
180-2000nm |
|
耦合效率 |
单模光纤：>60% 多模光纤：>80% 保偏光纤：>60% |
|
回波反射水平 |
PC型连接器：-14dB(典型值) APC型连接器：-40dB ~ -60dB |
|
偏振消光比 |
典型值：>20dB; 25dB; 30dB可选 |
|
功率处理能力 |
>1W CW for GRIN lenses >10 Watt CW for aspheric lenses >5 Watts CW for achromats lenses >100 Watts CW for fused silica or sapphire plano-convex and biconvex lenses |
表一：非接触型激光到光纤耦合器使用的透镜类型
1> 格林透镜(GRIN lenses)：可选波长400-1600nm, 低成本
|
透镜编码 |
焦距(f) mm |
透镜直径(mm) |
优化光束直径(mm) |
|
|
单模（保偏） |
多模 |
|||
|
3.2GR |
3.2 |
3.0 |
0.5-0.8 |
0.5-1.8 |
|
4.7GR |
4.7 |
3.0 |
0.8-1.2 |
0.8-2.6 |
|
6.6GR |
6.6 |
4.0 |
1.2-1.6 |
1.2-3.5 |
2> 消色差透镜（Achromatic lens）:可见光领域，或者多个波长耦合到一根光纤中
|
透镜编码 |
焦距(f) mm |
透镜直径(mm) |
优化光束直径(mm) |
波长范围（nm） |
|
|
单模（保偏） |
多模 |
||||
|
3.5AC |
3.5 |
2.0 |
0.5-0.9 |
0.5-1.8 |
400-800 |
|
6AC |
6 |
3.0 |
0.9-1.5 |
0.9-2.7 |
400-800 |
|
10AC |
10 |
6.0 |
1.6-2.5 |
1.6-5.5 |
400-800 或780-1600 |
|
16AC |
16 |
8.0 |
2.5-4.0 |
2.5-7.0 |
400-800 |
|
20AC |
20 |
10.0 |
3.2-5.0 |
3.2-9.0 |
400-800或780-1600 |
|
25AC |
25 |
12.5 |
4.0-6.3 |
4.0-12 |
400-800或780-1600 |
|
30AC |
30 |
12.5 |
4.8-7.5 |
4.8-12 |
400-800 |
|
35AC |
35 |
12.5 |
5.6-8.8 |
5.6-12 |
400-800 |
|
44AC |
44 |
14.0 |
7.0-11 |
7.0-13 |
400-800 |
|
50AC |
50 |
20.0 |
8.0-12.5 |
8.0-19 |
400-800 |
3>非球面透镜（Aspheric lenses）适合于红外波长，需要出色的偏振保持特性等场合，400-1600nm
|
透镜编码 |
焦距(f) mm |
透镜直径(mm) |
优化光束直径(mm) |
|
|
单模（保偏） |
多模 |
|||
|
2AS |
2 |
2.0 |
0.3-0.5 |
0.3-1.1 |
|
2.7AS |
2.7 |
3.0 |
0.5-0.8 |
0.5-1.5 |
|
3.9AS |
3.9 |
4.3 |
0.8-1.0 |
0.8-2.2 |
|
6.2AS |
6.2 |
5.0 |
1.0-1.6 |
1.0-3.5 |
|
11AS |
11 |
5.5 |
1.6-2.7 |
1.6-3.5 |
|
透镜编码 |
焦距(f) mm |
透镜直径(mm) |
优化光束直径(mm) |
|
|
单模（保偏） |
多模 |
|||
|
5BQ |
5 |
6 |
0.8-1.3 |
0.8-2.5 |
|
10BQ |
10 |
10 |
1.6-2.8 |
1.6-5 |
|
25BQ |
25 |
12.5 |
4-6.2 |
4-11 |

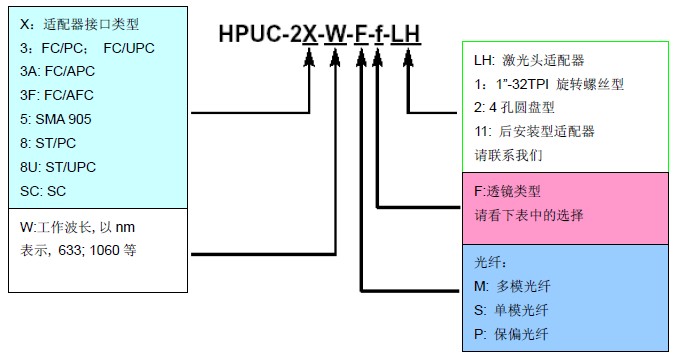

如何选购定做的产品:
本公司可以根据用户的要求提供更多的定做产品,在选择时请明确下面的问题,或者和我们的销售人员联系,以明确您的具体需求:
1. 4>平透镜或者双凸透镜，适合于紫外波长非常高功率耦合到多模光纤的场合，300-1600nm
2. 您需要什么样的工作波长?
3. 您的光源功率如何，连续输出还是脉冲输出?
4. 您的光源的参数?光束直径，发散角？
5. 您想耦合到什么样的光纤中？
6. 什么样的回波损耗能满足您的应用?
7. 您的系统光功率是否超过250mW?
8. 加工时有没有其他的要求?
说明:
定做的产品可能因为需要特殊的材料和更多的时间,所以会比标准产品的价格更高.交货周期也可能有一定的影响. 我们会在给您提供的报价中指出.
产品特点:
• 高功率处理能力
• 各种透镜可选
• 波长选择范围宽
• 出色的偏振保持能力
• 不同类型的适配器接口可以选择
• 低成本
应用领域:
• 高功率激光到光纤耦合
• OEM激光系统
• 医疗，工业等领域
• 激光表演
• 激光光谱学
• 相干通信，传感器等
