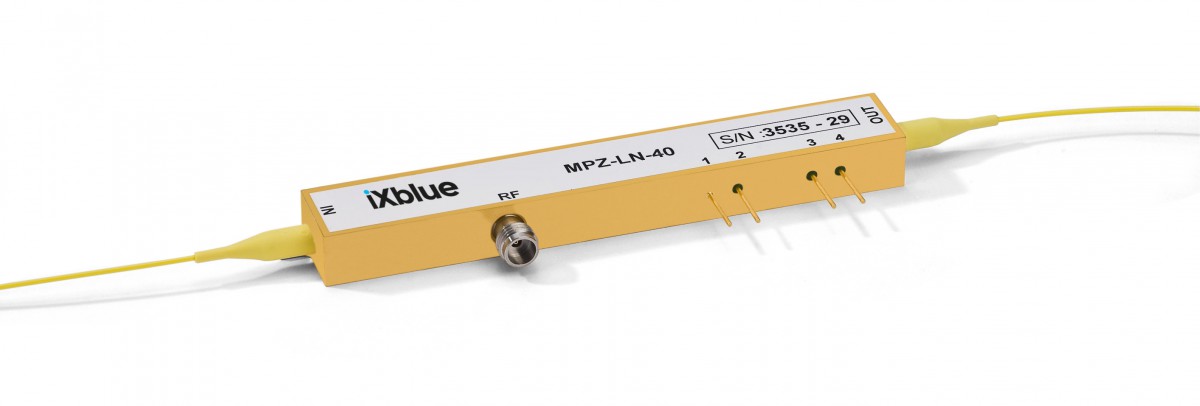

MPZ-LN-40 光相位调制器
|
参数
|
单位
|
最小值
|
典型值
|
最大值
|
|
型号
|
|
MPZ-LN-40
|
||
|
电光带宽S21@-3dB
|
GHz
|
20
|
33
|
|
|
半波电压RF电极@50kHz
|
V
|
|
6.0
|
|
|
半波电压RF电极@10GHz
|
V
|
|
7.0
|
8.0
|
|
电回损S110-High cut-off电光带宽
|
dB
|
|
-12
|
-10
|
|
抖动
|
dB
|
|
0.5
|
1
|
|
输入阻抗射频连接器
|
Ω
|
|
40
|
|
|
晶体：Lithium Niobate
|
.
|
Z-cut Y-propagation
|
||
|
波导制作（waveguide process）
|
|
钛扩散（Titanium diffusion）
|
||
|
插入损耗（Z轴）
|
dB
|
|
2.5
|
3.5
|
|
偏振相关损耗
|
dB
|
|
1.0
|
1.5
|
|
光回波损耗
|
dB
|
-45
|
-50
|
|
|
输入光纤
|
|
Panda保偏光纤1.5米长，900um
|
||
|
输出光纤
|
|
Panda保偏光纤1.5米长，900um
|
||
|
封装尺寸
|
mm
|
100 x15 x9.5
|
||
|
输入射频连接器
|
|
Wiltron Female K type
|
||
|
工作温度
|
℃
|
+10 ~ +50
|
||
|
存储温度
|
℃
|
-40 ~ +85
|
||
|
最大RF输入功率
|
dBm
|
+28
|
||
|
最大输入光功率
|
dBm
|
+25
|
||
订货信息:
MPZ-LN-BW-XX-Y-Z-AB-CD
BW：电光带宽
XX: 00 无内置光电探测器；PD内置光电探测器
Y：输入光纤；P代表偏振保持光纤；S代表单模光纤
Z：输出光纤；P代表偏振保持光纤；S代表单模光纤
AB：输入光纤连接器 00代表裸光纤；FA代表FC/APC；FC代表FC/SPC
CD：输出光纤连接器 00代表裸光纤；FA代表FC/APC；FC代表FC/SPC
可配置的附件：
• 优化设计的外置RF驱动器：DR-GA系列
• CMD模块内部集成RF驱动器
产品特点:
• 高稳定性
• 低驱动电压，低插入损耗
• 单驱动结构-容易使用
• 宽工作波长范围C-Band和L-Band
• 扩展电光带宽可达40GHz
• 输入输出光纤可以选择
• 1300nm波段可以选择
应用领域:
• 啁啾
• 干涉型传感设备
• 光谱展宽和频移（Frequency shifting）
• 高速率光通信系统
