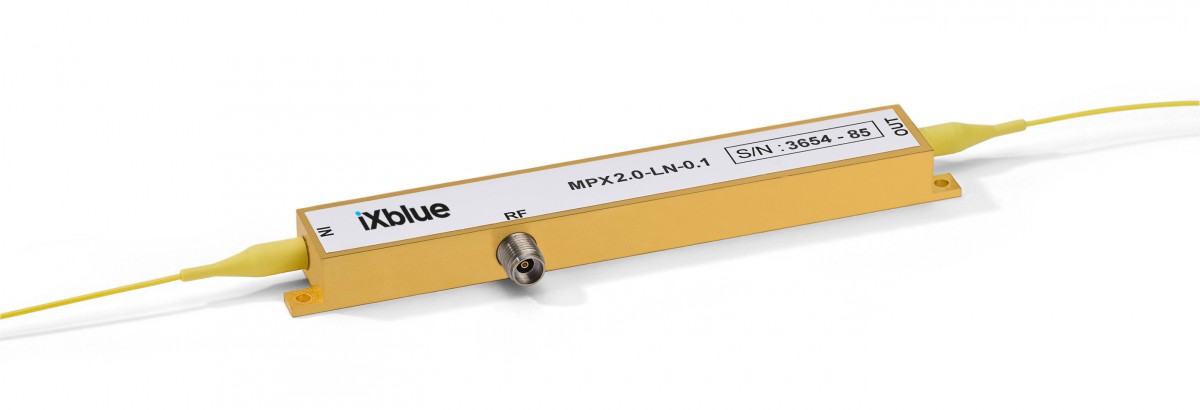

MPZ2000-LN-10 光相位调制器
参数 |
单位 |
最小值 |
典型值 |
最大值 |
型号 |
|
MPZ2000-LN-10 |
||
工作波长范围 |
nm |
1900 |
2000 |
2200 |
光插入损耗 |
dB |
- |
3 |
- |
电光带宽 |
GHz |
10 |
12 |
- |
RF半波电压@50kHz |
V |
- |
3 |
4 |
输入阻抗射频连接器 |
Ω |
|
50 |
|
晶体:Lithium Niobate |
. |
X-cut Y-propagation |
||
波导制作 |
|
Ti diffusion |
||
光回波损耗 |
dB |
-45 |
-50 |
|
输入光纤 |
|
Nufern PM 19501.5米长 |
||
输出光纤 |
|
Nufern PM19501.5米长 |
||
封装尺寸 |
mm |
100 x15 x9.5 |
||
输入射频连接器 |
|
Wiltron Female K type (SMA兼容) |
||
工作温度 |
℃ |
0 ~ +70 |
||
存储温度 |
℃ |
-40 ~ +85 |
||
最大RF输入电压 |
dBm
|
28 |
||
最大输入光功率 |
dBm |
20 |
MPX2000-LN-0.1-Y-Z-AB-CD
Y:输入光纤;P代表偏振保持光纤;S代表单模光纤
Z:输出光纤;P代表偏振保持光纤;S代表单模光纤
AB:输入光纤连接器 00代表裸光纤;FA代表FC/APC;FC代表FC/SPC
CD:输出光纤连接器 00代表裸光纤;FA代表FC/APC;FC代表FC/SPC
【说明】光纤连接器类型为Seikoh-Giken,窄键位
• 低插入损耗
• 低半波电压
• 2um波段特别设计的铌酸锂波导
• 2um波段的偏振保持光纤
• DC-150MHz
应用领域:
• 激光雷达 (LIDAR)
• 气体传感器
• 光谱展宽和频移(Frequency shifting)
• 光谱学
• 种子激光器(Seed Source)
• 研究开发(Research & development)
