全光纤结构可调波片
上海瀚宇全光纤结构的可调波片是一种小巧的,容易操作的全光纤结构的器件,可以在很宽的波长范围内工作.通过对器件引脚注入电流进行控制和改变器件内部的线性双折射,从而改变输入的偏振态.
参数 |
单位 |
单模光纤型 |
保偏光纤型 |
波长范围1 |
nm |
1300-1610 |
|
插入损耗2 |
dB |
<0.3 |
<1 |
偏振模式色散(PMD) |
ps |
<0.05 |
- |
回波损耗 |
dB |
>70 |
|
最大电流 |
mA |
70 |
|
最大电压 |
V |
10 |
|
工作温度范围 |
0C |
-5 ~ 70 |
|
存储温度范围 |
0C |
-40 ~ +85 |
|
光纤类型 |
|
SMF28单模光纤 |
PANDA保偏光纤 |
输入输出光纤长度 |
mm |
1000 |
技术指标的说明:
1. 器件可以在整个波长范围内工作,长波长工作时需要较大的电流.
2. 保偏光纤型器件的插入损耗是假定输入偏振态光轴对准的插入损耗,不包括连接器.
单模光纤型可调波片这种光纤波片可以提供完整的邦加球(Poincare Sphere)循环,输出光纤产生的偏
振态范围和输入偏振态相关. 如下图所示:

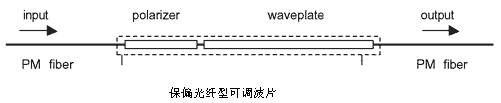

保偏光纤型可调波片这种结构的光纤波片包含了一个光纤偏振器,偏振器被集成在波片的前端,并且和输入保偏光纤的慢轴对准.该光纤偏振器的作用是用来”净化”输入的线性偏振态,输出为保偏光纤.这种器件使得输出的偏振态能够覆盖整个大邦加球循环(the great circle on the Poincare sphere),输出光纤的偏振态可以被改变为左旋圆偏振(left circular),右旋圆偏振(right circular),和正交线性偏振态(orthogonal linear states). 如下图所示:
封装尺寸:所有器件的封转尺寸相同,但是可能有细微差别.
说明: 不是所有类型的器件都可以有下列的所有选择,请您在购买前与我们的销售人员联系以便确保您的需求能够得到满足.
产品特点:
• 全光纤结构
• 简单电流控制
• Full cycle of Poincare Sphere
• 低插入损耗
• 高回波损耗
应用领域:
• 光纤传感领域
• 偏振态扫描
• 偏振控制
• 器件测试
• 光纤偏振仪
