980nm/1060nm在线式全光纤偏振器
上海瀚宇瞬逝场技术全光纤结构偏振器是经过对一小段光纤的包层进行特殊处理,利用能够对偏振态进行选择的物质替代原来的包层,经过严格的封装工艺最终形成产品.经过处理的小段区域称之为偏振区.当两种偏振态的普通光通过偏振区时,单模光纤的一种偏振态被高度衰减,同时另一种偏振态的光可以实际上无衰减的通过.瞬逝场技术全光纤结构偏振器的消光比可以高达50dB,同时保证所需的偏振态的光能够一极低的损耗传输.
瞬逝场技术作为一种非侵入式的光纤处理技术,能够完全保证光纤的纤芯部分不受任何影响,从而保证真正的高性能的光纤传输性能.
上海瀚宇 980nm/1060nm光纤偏振器可以工作在单个波长，例如980nm,或者可以在整个界定的波长范围内工作。 其中SM/SM的偏振器消光比会随着波长增加而变大。
全光纤偏振器可以工作在界定的工作波长范围之外，不过技术指标可能会不同。保偏光纤偏振器可以在界定的范围内提供稳定的消光比。这种全光纤结构的偏振器具有低损耗,接近于零回波反射,高消光比等优秀性能.是偏振敏感传感系统中的理想器件。
|
技术指标 |
SM/SM |
SM/PM |
PM/PM |
|
|
工作波长 1 |
980-1080nm |
|||
|
最大消光比 2 |
40dB |
35dB |
35dB |
|
|
插入损耗 3 |
1dB（典型值0.5dB） |
1dB（典型值0.8dB） |
1.5dB（典型值1dB） |
|
|
回波损耗 4 |
>70dB |
|||
|
包装尺寸5___ |
标准 |
50 x 2 dia (mm) |
75 x 3 dia(mm) |
100 x 3 dia(mm) |
|
小型 |
30 x 2 dia(mm) |
50 x 3 dia(mm) |
80 x 3 dia(mm) |
|
|
工作温度范围 6 |
-5ºC to70°C |
|||
|
运输/存储温度范围 7 |
-40ºC to 85ºC |
|||
|
输入输出 9 |
1m 裸光纤, 900um 松套可选 |
|||
|
外包装 |
不锈钢管 |
|||
所有产品的尺寸几乎相同但可能有细微差别.
技术指标的说明:
• 所有参数都是指在所选的波长范围内测得的最差的值,实际的产品指标会好于公司提供的的指标.
• 所有的偏振器都经过检测,并且根据性能分组.
• SM – 单模光纤: PM – 保偏光纤.
1. 针对单模光纤,该器件能在所有的波长范围内起偏,偏振器的性能和波长相关:
2. 指标中提到的最大消光比是最大消光比中的典型值,如果需要其他的消光比,请与我们的销售人员联系..
3. 插入损耗的典型值为0.2dB (SM/SM) 到 1dB (PM/PM),不含连接器.
4. 全光纤结构可以保证器件极佳的回波损耗: >70dB.
5. 单位为毫米.标准– POL, 小型– MPOL.
6. 本公司提供的工作温度范围符合电信级应用标准,如果有特殊的温度要求.请与我们的销售人员联系.
7. 器件的封装具有良好的环境适应能力.适合于存储和运输.
8. 输入输出的长度不小于1米.

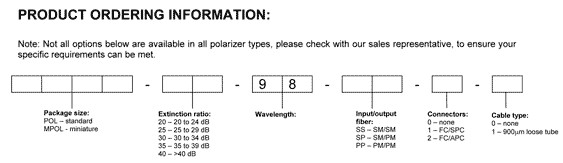

订货信息：
说明: 不是所有的偏振器类型都可以有下列的所有选择,请您在购买前与我们的销售人员联系以便确保您的需求能够得到满足.
产品特点:
• 980-1080nm波长工作
• 高消光比
• 低损耗
• 小尺寸；封装坚固
• 全光纤结构
• 接近于零回波反射
应用领域:
• 偏振态定义
• 偏振分析
• 偏振控制
• 偏振敏感模块
• 光纤传感
• 测试仪器等
