详情介绍

主要技术参数	单位	参数
工作波长范围 (可选范围)	nm	180~2000
回波反射	dB	-25, -40, -50,-60dB 可选
光束直径	mm	0.2~22mm可选
插入损耗典型值(尾纤型)	dB	<0.6dB(60mm距离); <0.3dB (30mm距离)

技术指标说明:

• 用户可以指定180nm~2000nm波长范围内的各种波长,例如: 488nm; 532nm; 633nm, 780nm; 820nm; 850nm; 980nm; 1053nm; 1064nm; 1083nm; 1310nm; 1480nm; 1550nm等.
• 用户可以要求达到的回波反射的指标.其中60dB的回波反射指标只针对1310nm和1550nm波长.
• 用户根据自己的要求定购需要达到的光束直径值,不同的光束直径需要不同的透镜来实现,具体要求,请联系本公司的销售人员,他们会为您选择合适的透镜.
• Receptacle型单模准直器的标准配置为FC/PC型单模适配器接口,使用中需要和FC/PC型,或者FC/UPC型单模连接器的单模跳线或者尾纤相连接.
订货信息:

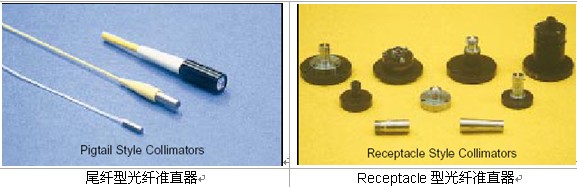

尾纤型单模光纤准直器

Receptacle型单模光准直器

PMC-P-A-xxxx-C/C-BD-BF-x/x-L-F

A: 准直器的封装直径,长度

1:4.0mm无法兰

2:33mm无法兰

3:20mm无法兰

4:8.0mm法兰型

5:2.5mm标准长度

6:2.5mm小尺寸封装

xxxx: 工作波长,用nm表示,例如: 633等

C/C: 光纤的芯径/包层直径:9/125um.

BD: 光束直径,例如: 20代表20mm

BF: 回波反射: 20,40,50,60dB.其中60dB适合1310nm和1550nm.

X/x: 连接器类型: FC/PC,FC/UPC,FC/APC, SC/PC, SC/APC, SMA905, SMA906, ST.

L: 尾纤长度,例如1=1米

F: 尾纤类型

0: 250um裸光纤

9: 900um

3:3.0mm

PMC-R-FD-x/x-xxxx-BD

FD: 法兰直径

2:33mm

3:20mm

x/x: 连接器类型: FC/PC,FC/UPC,FC/APC, SC/PC, SC/APC, SMA905, SMA906, ST.

xxxx: 工作波长,用nm表示,例如: 633等

BD: 光束直径,例如: 20代表20mm

光纤准直器的准直光束直径(Collimated Beam Diameter,简称BD)和全发散角(Full Divergence Angle,简称DA),与透镜的焦距长度(f),光纤的纤芯直径(a),以及光纤的数值孔径(NA)有关.公式如下:
BD(mm) = 2 x f(mm) x NA; DA(mrad)=a(um) / f(mm)
光纤准直器的工作原理:

NA: 光纤的数值孔径; a: 光纤的芯径; BD: 光束直径; DA: 发散角度; f: 透镜的焦距
产品特点:
• 各种工作波长可选
• 各种光束直径选择
• 多种透镜可选.
• 尾纤型/Receptacle型可选
• 低插入损耗,低回波反射
• 高功率工作
应用领域:
• 光学器件封装多模输出
• 光源-多模光纤耦合
• 多模光纤-光电二极管耦合
• 究其他领域
