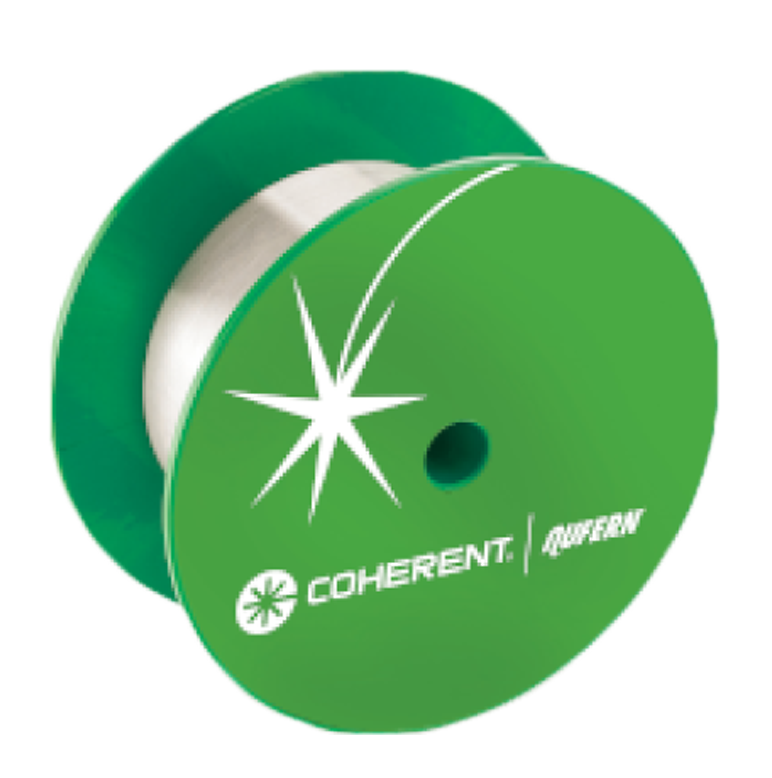

PWG1-XP平面波导单模光纤
Coherent/Nufern公司超高性能平面波导光纤(Planar Waveguide Fiber),PWG1-XP为高数值孔径光波导结构低损耗的熔接提供了一个解决方案。工业发展的需要对新型的平面波导(PWG)技术和现有的光纤结构之间能够有一个容易的桥接接口,Coherent/Nufern平面波导光纤是连接高数值孔径平面波导和低数值孔径传输光纤优秀的桥接光纤,通过对PWG1-XP成分的优化设计,该光纤在熔接过程中纤芯被热扩束,因而能够和传输光纤的低损耗熔接。
参数 |
单位 |
指标 |
型号 |
|
PWG1-XP |
工作波长(一般情况下) |
nm |
1350-1600 |
MFD @ 1550nm |
um |
4.8±0.5 |
二阶模式截止波长 |
nm |
1330±50 |
数值孔径 (NA) |
NA |
0.26 |
弯曲损耗 (1550nm, 100圈,13mm半径) |
dB |
0.001 |
弯曲半径(@1550nm,每100turns损耗0.05dB) |
mm |
Much Less than LTBR |
包层直径 |
um |
125±0.5 |
涂覆层直径 |
um |
245±10 |
纤芯/包层同心度偏差 |
um |
≤0.3 |
包层/涂覆层偏差 |
um |
≤5 |
强度测试水平 |
kpsi |
≥200 (1.4GN/m2) |
涂覆层材料 |
|
UV Cured Dual Acrylate |
工作温度 |
℃ |
-55 ~ +85 |
短期弯曲半径 |
mm |
≥6 |
长期弯曲半径 |
mm |
≥13 |
光纤结构图:
主要特性:
• 高数值孔径-弯曲不敏感光纤适合小尺寸封装器件
• 热扩束纤芯-能够和通信光纤低损耗熔接
• 小模场直径-能够和平面波导高效率耦合
应用领域:
• 平面波导结构的尾纤
• 桥接光纤
