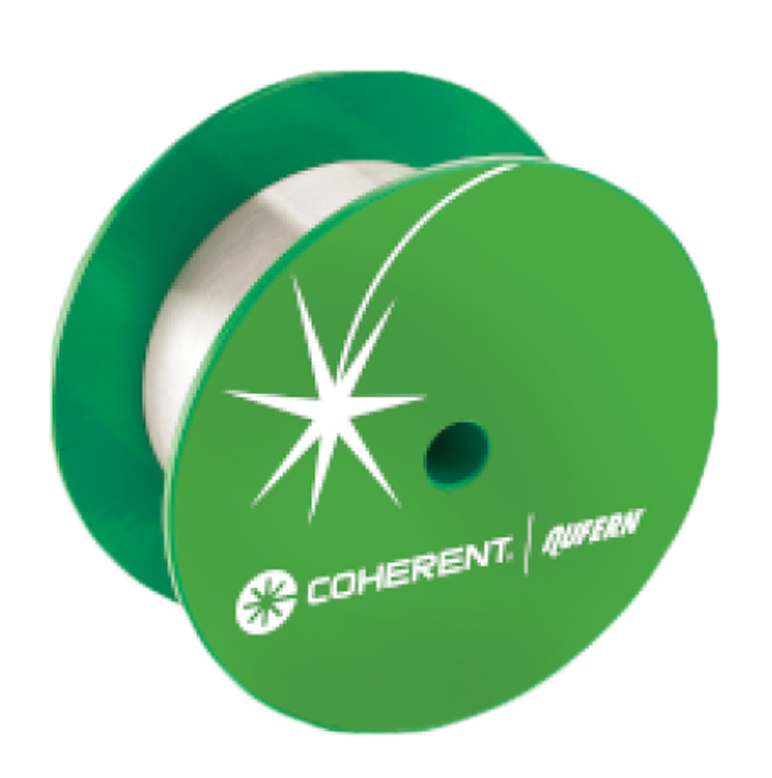

UHNA超高数值孔径单模光纤

       Coherent/Nufern公司UHNA超高数值孔径单模光纤是连接高数值孔径光波导和低数值孔径传输光纤的理想桥接光纤,一方面UHNA光纤和其他高数值孔径光纤(波导)具有很高的耦合效率,另一方面,UHNA光纤的成分组和使得UHNA光纤和普通传输光纤熔接时纤芯热扩束,从而保证UHNA和低数值孔径传输光纤的低损耗的熔接。

参数

单位

指标

型号



UHNA1

UHNA3

UHNA4

UHNA7

工作波长

nm

1100-1600

980-1600

1100-1600

1500-2000

纤芯数值孔径

NA

0.28

0.35

0.35

0.41

模场直径@1100nm

um

3.3±0.3

2.6±0.3

2.6±0.3

N/A

模场直径@1310nm

um

4.0±0.3

3.3±0.3

3.3±0.3

N/A

模场直径@1550nm

um

4.8±0.3

4.1±0.3

4.0±0.3

3.2±0.3

截止波长

nm

1000±50

900±50

1050±50

1450±50

纤芯直径

mm

2.5

1.8

2.2

2.4

包层直径

mm

125.0±1.0

125.0±1.0

125.0±1.0

125.0±1.0

涂覆层直径

um

250.0±20.0

250.0±20.0

250.0±20.0

250.0±20.0

纤芯/包层同心度偏差

um

<0.50

<0.50

<0.50

<0.50

涂覆层同心度

um

≤5.0

≤5.0

≤5.0

≤5.0

强度测试水平

kpsi

≥100 (0.7GN/m2)

≥100 (0.7GN/m2)

≥100 (0.7GN/m2)

≥100 (0.7GN/m2)

涂覆层材料



UV Cured Dual Acrylate

UV Cured Dual Acrylate

UV Cured Dual Acrylate

UV Cured Dual Acrylate

工作温度

-40 ~ +85

-40~ +85

-40 ~ +85

-40 ~ +85

短期弯曲半径

    mm

≥ 12

≥ 12

≥ 12

≥ 12

长期弯曲半径

mm

≥ 25

≥ 25

≥ 25

25

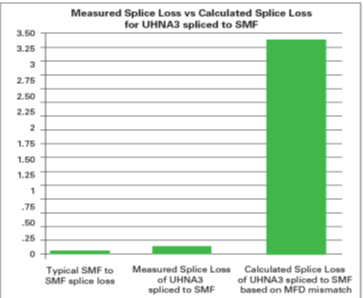

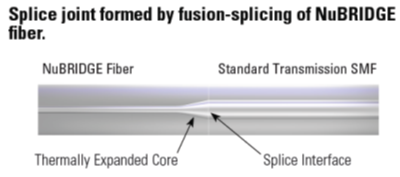

NuBridge光纤纤芯热扩束和标准光纤形成模场匹配的熔接:




主要特性:
• 高数值孔径-弯曲不敏感光纤适合小尺寸封装器件
• 热扩束纤芯-能够和通信光纤低损耗熔接
• 小模场直径-能够和平面波导高效率耦合
应用领域:
• 氟化物光纤或者其他非石英光纤连接
• 平面波导
• 高数值孔径光源的尾纤
