带通型光纤滤波器

     光滤波器用来选通或者阻止光路系统中特定的波长,因此有广泛的应用.本公司的光纤滤波器采用了薄膜型结构,通过输入光纤的光束首先被准直后通过滤波片,然后重新被聚焦到输出光纤中.
     光滤波器的线宽定以为Full Width at Half Maximum (FWHM),标准的光纤滤波器具有平滑,圆角的传输光谱,这是因为光纤滤波器采用的单一Fabry Perot型谐振腔决定的,Fabry Perot谐振腔由两个反射镜和一段固定的空隙构成.通过调节两个反射镜之间的距离来选择光滤波器能够通过的波长.这种由F-P腔形成的滤波器产生的光谱形状被称作洛伦兹(Lorentz)谱线.单个F-P腔产生的光谱是窄线宽,尖顶型的光谱,顶部平滑型的滤波器可以通过多个F-P腔叠加设计获得, 多个F-P腔叠加可以产生顶部平滑,带通型滤波光谱,滤波谱线的下降沿变的陡峭,通带外的波长可以被有效抑制. 更多的信息,请联系我们的销售人员.
    光纤滤波器的输入输出可以选用单模光纤,多模光纤,或者保偏光纤, 波长范围可以在400nm~1625nm范围内选择.保偏光纤型光纤滤波器使用Panda型保偏光纤,如果需要使用其他类型的保偏光纤,请联系我们的销售人员.

主要技术参数

单位

指标

工作波长范围 (可选范围)

nm

400~1625

插入损耗

dB

低达0.5dB

线宽

nm

可低达0.3nm

偏振相关损耗

dB

典型值小于0.3dB

工作温度

℃

-20~+65

可承受的光功率



200mW: 标准产品

2W: 可以选购

Thin Film型光滤波器的工作原理:
1. Thin-Film型光滤波器的设计原理简介:

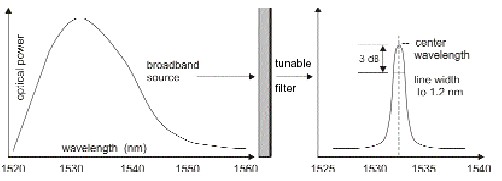

2. 带通型光纤滤波器的工作特性示意图:

3. Thin-Film型光滤波器的偏振依赖特性:

“P”光和”S”光在通过滤波器时的不同表现会对输出光谱产生恶化和衰减
4. 降低PDL的优化设计,对P光和S光进行分别控制,处理后聚焦到输出光纤.

   输入光的偏振态通过偏振分束镜被分成两个P光和S光,通过偏振控制器的控制,使得P光和S光同时低达滤波片,这样保证了两种偏振光得到了相同的滤波,经过滤波片后的光经过相反的偏振控制,再通过偏振合束镜重新合束,经过聚焦后输入到输出光纤中,这种设计优化了光滤波器的偏振相关特性.
订货信息:



产品特点:
• 各种工作波长可选
• 窄带带通滤波,窄带平坦带通滤波可选
• 单模,多模,保偏光纤可选
• 最窄线宽可达0.3nm或者更窄
• 低插入损耗
应用领域:
• DWDM系统或者器件
• 光器件生产测试领域
• 光仪器仪表
• 其他领域

如何选购定做的产品:
本公司可以根据用户的要求提供更多的定做产品,在选择合适的光滤波器时请明确下面的问题,或者和我们的销售人员联系,以明确您的具体需求:
1. 您需要什么样的工作波长?
2. 您需要什么样的线宽?
3. 您是否需要顶部平坦,下降沿陡峭的Bandpass型滤波器?
4. 什么样的光纤,单模,多模,保偏光纤? 什么样的外径或者光缆的保护材料能适合您的应用?
5. 什么样的回波损耗能满足您的应用?
6. 您的系统光功率是否超过250mW?
7. 加工时有没有其他的要求?
