MOPA型高功率SLD宽带光源

    超薄MOPA-SLD-850是一种超高功率的基于SLD的光源,具有高功率电平(10毫瓦)和对光反馈极弱的灵敏度。这是使用一种特殊的光学方案,称为MOPA(主振荡器功率放大器)。图中示出了MOPA方案的简化框图。作为主源的中等功率SLD提供了6~10毫瓦的光功率,其相对宽的光谱为10~20 nm,中心波长为850 nm。经过适当的光隔离器的隔离优于25分贝,功率提高到高水平的50兆瓦的光谱匹配半导体光放大器(SOA)。这种光学配置的主要优点是其对光反馈的弱敏感性,因为输入功率为6~10毫瓦,使得SOA达到深饱和水平成为可能。在这种情况下,不需要在SOA的输出端安装光学隔离器,以防止光反馈。此外,这允许消除与隔离器内插入损耗相关的任何不希望的功率下降,其经常达到2分贝。MOPA方案的另一个优点是它只使用保偏光纤——没有采用SM光纤耦合元件。大多数光纤组件都是建立在快轴阻断技术上,保证了MOPA输出的高值(极化消光比)(>18分贝)

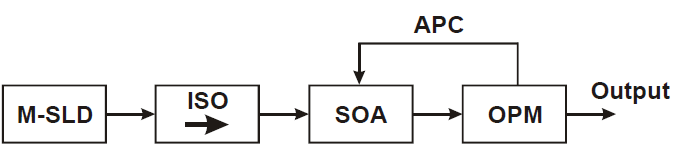

Block Diagram of the MOPA Optical Scheme (Simplified).
M-SLD – Master SLD.
ISO – Isolator.
SOA – Semiconductor Optical Amplifier.
OPM – Optical Power Monitor.
APC – Automatic Power Control.
